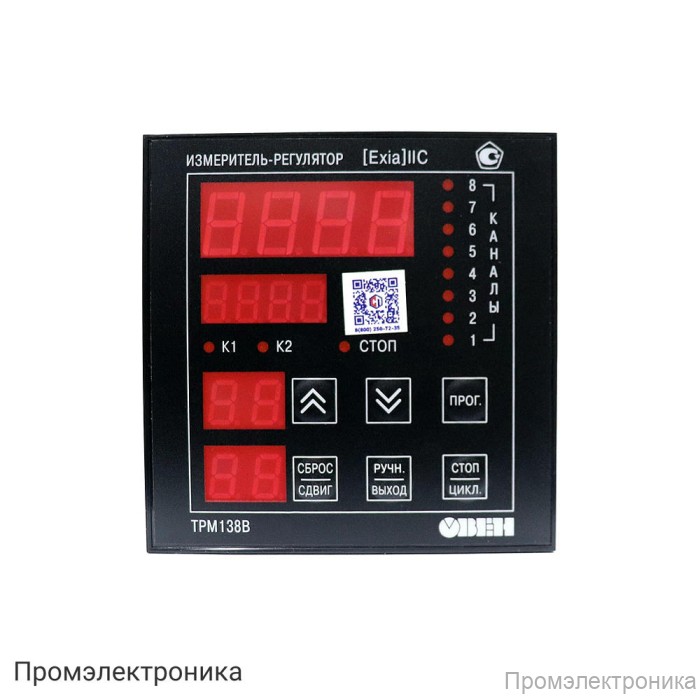

ТРМ138В-ИИИИРРРР - универсальный измеритель-регулятор 8-ми канальный со встроенным барьером искрозащиты

Техническое описание ТРМ138В-ИИИИРРРР

ТРМ138В-ИИИИРРРР — это универсальный восьмиканальный измеритель-регулятор с интегрированным барьером искрозащиты, предназначенный для комплексного контроля и управления технологическими процессами в промышленных условиях, включая взрывоопасные зоны. Устройство обеспечивает высокую точность измерений, гибкость настройки и надежную защиту, что делает его оптимальным решением для автоматизации и диспетчеризации различных объектов.

Основные особенности:

• Восемь универсальных входов для подключения различных типов датчиков и преобразователей.
• Встроенный барьер искрозащиты, обеспечивающий безопасную эксплуатацию во взрывоопасных средах.
• Поддержка широкого диапазона входных сигналов: токовые, напряженческие, термопары, термосопротивления.
• Высокая точность измерения: погрешность не превышает ±0,5% для термопар и ±0,25% для других преобразователей.
• Возможность работы с активными датчиками благодаря питанию 20...28 В постоянного тока.
• Восемь выходных устройств: цифроаналоговые преобразователи (4–20 мА) и электромагнитные реле (4 А при 220 В).
• Интерфейс связи с ПК — RS-485, поддержка скоростей передачи данных до 115,2 кбит/с.
• Корпус щитового исполнения с габаритами 96×96×145 мм и степенью защиты IP54 со стороны передней панели.
• Искробезопасная электрическая цепь уровня «ia» для линий связи.

Совместимость с датчиками:

• Термосопротивления (ТСМ, ТСП, Pt100) с диапазоном измерений от –200 до +750 °С и разрешением 0,1 °С.
• Термопары (K, J, N, S, R, A-1) с диапазоном измерений до +2500 °С и разрешением 1 °С.
• Измерение токовых (0–5 мА, 0–20 мА, 4–20 мА) и напряженческих (0–50 мВ, 0–1 В) сигналов.

Параметры искробезопасных цепей:

• Входы: напряжение холостого хода 5,9 В, ток короткого замыкания 500 мА, максимальная емкость 0,2 мкФ, индуктивность 1 мГн.
• Выходы: напряжение холостого хода 28,4 В, ток короткого замыкания 100 мА, максимальная емкость 0,04 мкФ, индуктивность 1 мГн.

Условия эксплуатации:

• Температура окружающей среды: +1...+50 °С.
• Атмосферное давление: 86...106,7 кПа.
• Относительная влажность воздуха: не более 80% при +25 °С без конденсации влаги.

ТРМ138В-ИИИИРРРР — это надежное и многофункциональное решение для автоматизации технологических процессов, обеспечивающее безопасность, точность и удобство эксплуатации в самых требовательных условиях.
