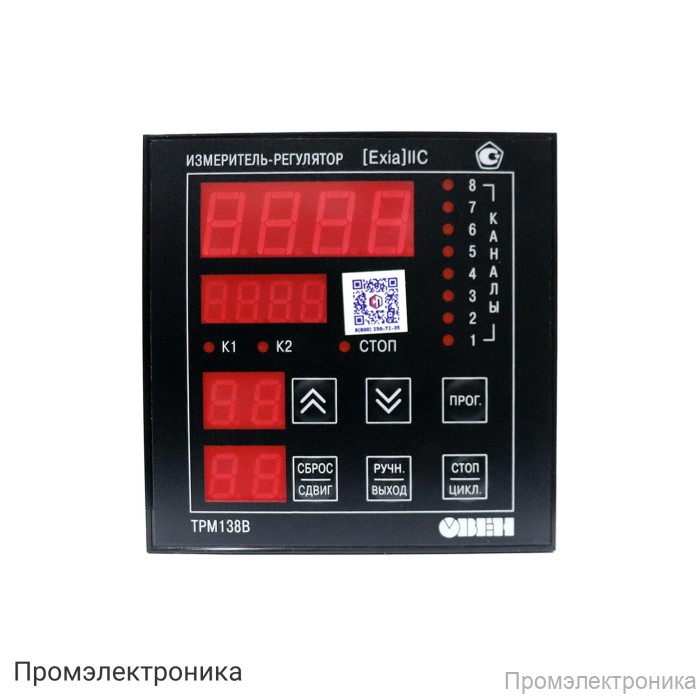

ТРМ138В - универсальный измеритель-регулятор 8-ми канальный со встроенным барьером искрозащиты

Техническое описание ТРМ138В

ТРМ138В — это универсальный восьмиканальный измеритель-регулятор с интегрированным барьером искрозащиты, предназначенный для комплексного контроля и управления технологическими процессами в промышленности. Устройство выполнено во врезном корпусе для монтажа в щит, что обеспечивает удобство установки и эксплуатации в составе автоматизированных систем управления.

Данный регулятор поддерживает работу с различными типами датчиков и преобразователей, что делает его универсальным решением для задач измерения температуры, тока, напряжения и других физических параметров. Благодаря наличию универсальных входов и восьми каналов, ТРМ138В способен одновременно обслуживать несколько независимых контуров управления.

Основные технические характеристики:

• Питание: 90…245 В, 47...63 Гц
• Количество универсальных входов: 8
• Входное сопротивление: для тока — 100 Ом (с внешним резистором), для напряжения — не менее 100 кОм
• Погрешность измерения: ±0,5 % (термопары), ±0,25 % (другие преобразователи)
• Время опроса одного входа: не более 1 с
• Питание активных датчиков: 20...28 В постоянного тока, макс. ток — 150 мА
• Количество выходных устройств: 8
• Интерфейс связи: RS-485, скорость передачи данных до 115,2 кбит/с
• Тип кабеля: экранированная витая пара
• Корпус: щитовой Щ4, габариты 96х96х145 мм
• Степень защиты: IP54 (передняя панель)
• Вид взрывозащиты: «искробезопасная электрическая цепь» уровня «ia»

Возможности регулирования:

• Двухпозиционное регулирование
• Поддержка различных типов выходных устройств: электромагнитные реле, транзисторные и симисторные оптопары, выходы для управления твердотельными реле, цифроаналоговые преобразователи

Совместимость с датчиками:

• Термопары (K, J, N, S, R, A-1 и др.)
• Термометры сопротивления (ТСМ, ТСП, Pt100 и др.)
• Сигналы тока (0…5 мА, 0…20 мА, 4…20 мА)
• Сигналы напряжения (0…50 мВ, 0…1 В)

Условия эксплуатации:

• Температура окружающей среды: +1...+50 °С
• Атмосферное давление: 86...106,7 кПа
• Относительная влажность: не более 80 % при +25 °С

ТРМ138В обеспечивает надежную работу в промышленных условиях, обладает высокой точностью измерения и широкими возможностями интеграции в системы автоматизации благодаря поддержке интерфейса RS-485 и разнообразию входных/выходных сигналов. Встроенный барьер искрозащиты позволяет использовать устройство во взрывоопасных зонах, что расширяет область его применения.
