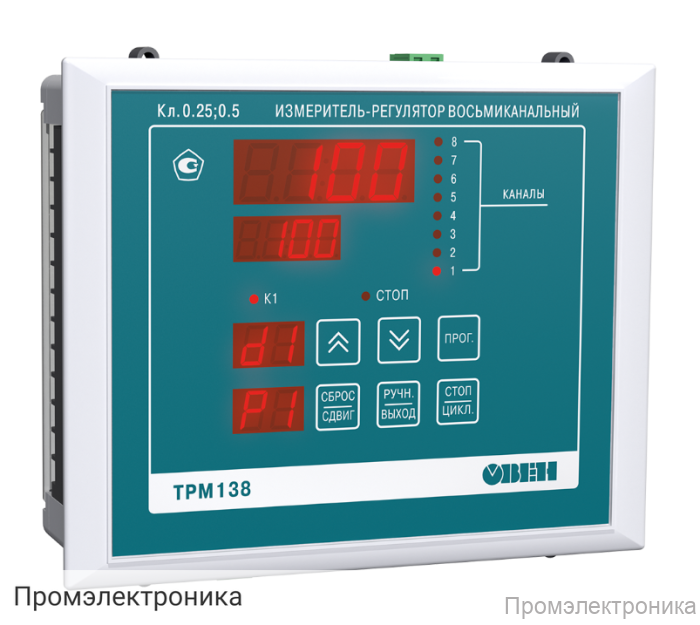

ТРМ138-ТТТТРРРР.Щ7 - восьмиканальный регулятор с RS-485

Техническое описание ТРМ138-ТТТТРРРР.Щ7

ТРМ138-ТТТТРРРР.Щ7 — это современный восьмиканальный регулятор, предназначенный для автоматизации технологических процессов с возможностью подключения к системам диспетчеризации по интерфейсу RS-485. Прибор обеспечивает высокую точность измерения и управления, поддерживает широкий спектр датчиков и сигналов, а также отличается надежностью и удобством эксплуатации.

Основные особенности:

• Восьмиканальная конструкция позволяет одновременно контролировать и регулировать до 8 независимых каналов.
• Корпус врезного исполнения для монтажа в щит, габариты 96×96×145 мм, степень защиты IP54 со стороны передней панели.
• Двухпозиционное регулирование для эффективного управления технологическими процессами.
• Поддержка универсальных входов (1...8), что обеспечивает совместимость с различными типами датчиков и сигналов.
• Интерфейс связи с ЭВМ — RS-485, скорость передачи данных до 115,2 кбит/с, используется экранированная витая пара.

Технические характеристики:

• Питание: 90…264 В, 47...63 Гц.
• Питание активных датчиков: 20...28 В постоянного тока, максимальный ток 150 мА.
• Входное сопротивление: для тока — 100 Ом ±0,1% (с внешним резистором), для напряжения — не менее 100 кОм.
• Погрешность измерения: ±0,25% (±0,5% при использовании термопары).
• Время опроса одного входа — не более 1 с.
• Количество выходных устройств — 8 (выходы для управления твердотельным реле и электромагнитные реле).
• Электрические характеристики выходов: твердотельное реле — 4...6 В, до 50 мА; электромагнитное реле — 4 А при 230 В.

Поддерживаемые типы датчиков и сигналов:

• Термосопротивления (ТСМ, ТСП, Pt100 и др.) с диапазоном измерений от –200 до +750 °С.
• Термопары (K, J, N, S, R, A-1) с диапазоном до +2500 °С.
• Аналоговые сигналы: токовые (0…5 мА, 0…20 мА, 4…20 мА) и напряжение (0…50 мВ, 0…1 В).

Комплектация:

• Прибор ТРМ138-ТТТТРРРР.Щ7
• Комплект крепежных элементов
• Паспорт и гарантийный талон
• Руководство по эксплуатации
• Методика поверки (по требованию заказчика)

ТРМ138-ТТТТРРРР.Щ7 — это надежное решение для автоматизации и диспетчеризации, обеспечивающее гибкость настройки, высокую точность и долговечность эксплуатации.
