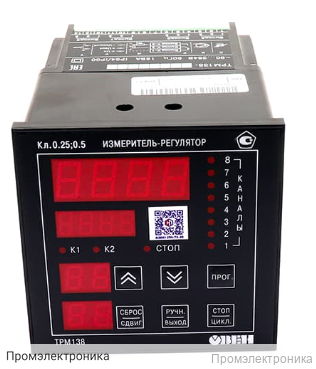

ТРМ138-ТТРРРРУУ.Щ7 - восьмиканальный регулятор с RS-485

Техническое описание ТРМ138-ТТРРРРУУ.Щ7

ТРМ138-ТТРРРРУУ.Щ7 — это современный восьмиканальный регулятор, предназначенный для автоматизации технологических процессов с возможностью интеграции в системы управления по интерфейсу RS-485. Прибор обеспечивает высокую точность измерения и управления, поддерживает широкий спектр датчиков и сигналов, а также отличается надежностью и удобством эксплуатации.

Корпус устройства выполнен во врезном исполнении для монтажа в щит, что обеспечивает компактность и удобство размещения в распределительных шкафах. Передняя панель имеет степень защиты IP54, что гарантирует устойчивость к пыли и влаге при эксплуатации в промышленных условиях.

Основные технические характеристики:

• Количество каналов: 8 (универсальные входы 1...8)
• Тип регулирования: двухпозиционное
• Интерфейс связи: RS-485 (скорость передачи данных от 2.4 до 115.2 кбит/с)
• Питание: 90…264 В (47...63 Гц)
• Питание активных датчиков: 20...28 В постоянного тока, максимальный ток 150 мА
• Входное сопротивление: для тока — 100 Ом ±0,1% (с внешним резистором), для напряжения — не менее 100 кОм
• Погрешность измерения: ±0,25% (±0,5% для термопар)
• Время опроса одного входа: не более 1 с
• Тип кабеля для связи: экранированная витая пара
• Габариты корпуса: 96×96×145 мм (щитовой тип Щ4)

Выходные устройства:

• Электромагнитные реле: 4 А при 230 В
• Выходы для управления твердотельными реле: 4...6 В, до 50 мА

Поддерживаемые типы датчиков и сигналов:

• Термосопротивления (ТСМ, ТСП, Pt100 и др.) с диапазоном измерений от –200 до +750 °С
• Термопары (K, J, N, S, R, A-1) с диапазоном до +2500 °С
• Аналоговые сигналы: токовые (0…5 мА, 0…20 мА, 4…20 мА) и напряжение (0…50 мВ, 0…1 В)
• Разрешающая способность: 0,1 °С (для большинства датчиков), 1 °С (для высокотемпературных термопар)

Комплектация:

• Прибор ТРМ138
• Комплект крепежных элементов
• Паспорт и гарантийный талон
• Руководство по эксплуатации
• Методика поверки (по требованию заказчика)

ТРМ138-ТТРРРРУУ.Щ7 — это надежное решение для многоканального контроля и управления технологическими процессами, обеспечивающее гибкость настройки, высокую точность и простоту интеграции в существующие системы автоматизации.
