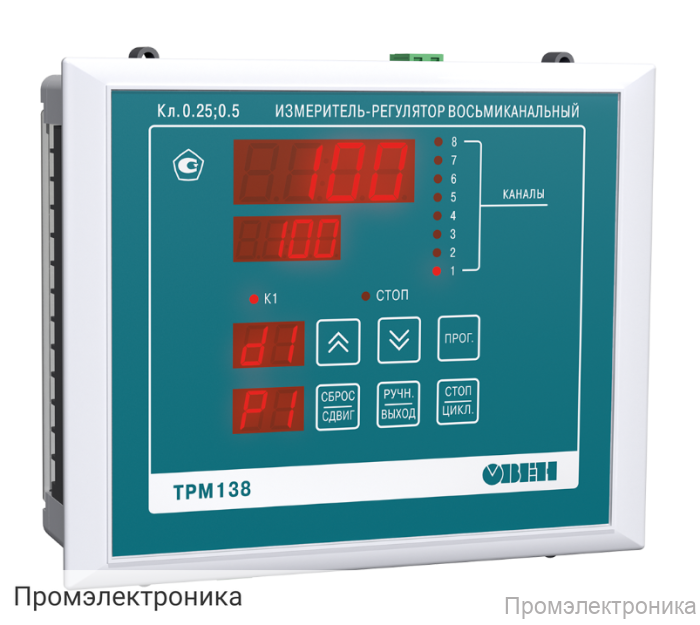

ТРМ138-Т.Щ7 - восьмиканальный регулятор с RS-485

Техническое описание ТРМ138-Т.Щ7

ТРМ138-Т.Щ7 — это современный восьмиканальный регулятор, предназначенный для автоматизации технологических процессов с возможностью подключения к системам диспетчеризации по интерфейсу RS-485. Прибор отличается высокой универсальностью, точностью измерений и надежностью, что делает его оптимальным решением для промышленных объектов, где требуется одновременный контроль и управление несколькими каналами.

Корпус устройства выполнен во врезном исполнении для монтажа в щит, что обеспечивает удобство установки и обслуживания. Передняя панель имеет степень защиты IP54, что гарантирует защиту от пыли и влаги при эксплуатации в сложных условиях.

Основные характеристики:

• Количество каналов: 8 (универсальные входы для подключения различных типов датчиков и сигналов)
• Тип регулирования: двухпозиционное
• Интерфейс связи: RS-485 с поддержкой скоростей передачи данных от 2,4 до 115,2 кбит/с
• Питание: 90…264 В переменного тока, частота 47...63 Гц
• Питание активных датчиков: 20...28 В постоянного тока, максимальный ток 150 мА
• Время опроса одного входа: не более 1 с
• Предел основной погрешности измерения: ±0,25 % (для термопар — ±0,5 %)
• Габаритные размеры корпуса: 96×96×145 мм

Входы и поддерживаемые сигналы:

• Термосопротивления (ТСМ, ТСП, Pt100 и др.)
• Термопары (K, J, N, S, R, A-1 и др.)
• Аналоговые сигналы: ток (0…5 мА, 0…20 мА, 4…20 мА), напряжение (0…50 мВ, 0…1 В)
• Диапазон измеряемых температур: от –200 до +2500 °С в зависимости от типа датчика
• Разрешающая способность: 0,1 °С или 1 °С (для высокотемпературных термопар)

Выходные устройства:

• 8 выходов для управления твердотельными реле
• Выходное напряжение: 4...6 В
• Максимальный выходной ток: 50 мА

Дополнительные особенности:

• Использование экранированной витой пары для связи по RS-485
• Высокая надежность и стабильность работы
• Гарантийный срок обслуживания — 24 месяца

В комплект поставки входят сам прибор, комплект крепежных элементов, паспорт, гарантийный талон, руководство по эксплуатации и, при необходимости, методика поверки. ТРМ138-Т.Щ7 — это надежное решение для комплексной автоматизации и контроля технологических процессов на промышленных предприятиях.
