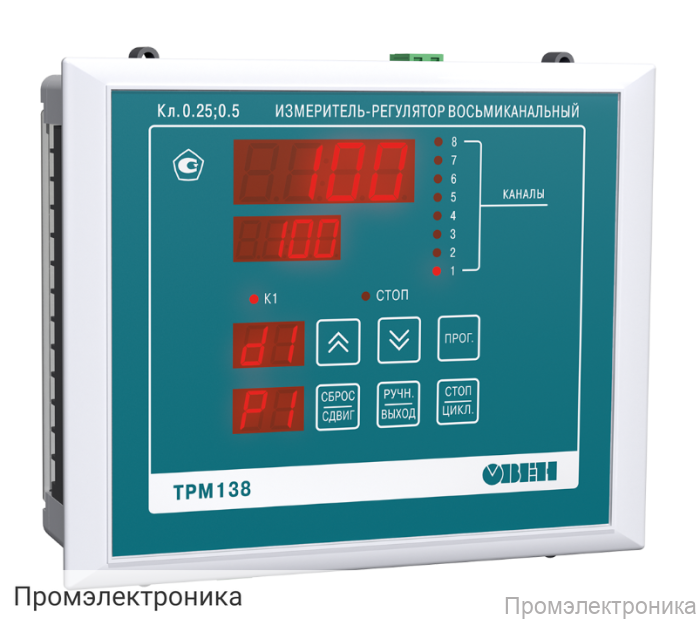

ТРМ138-Р.Щ7 - восьмиканальный регулятор с RS-485

Техническое описание ТРМ138-Р.Щ7

ТРМ138-Р.Щ7 — это современный восьмиканальный регулятор, предназначенный для автоматизации технологических процессов с возможностью подключения к системам диспетчеризации по интерфейсу RS-485. Прибор выполнен во врезном корпусе для монтажа в щит, что обеспечивает удобство интеграции в существующие системы управления.

Данный регулятор поддерживает двухпозиционное регулирование и оснащён универсальными входами, что позволяет подключать широкий спектр датчиков и сигналов. Благодаря высокой точности измерения и быстрому времени опроса, ТРМ138-Р.Щ7 обеспечивает надёжный контроль параметров в различных отраслях промышленности.

• Количество каналов: 8 независимых каналов для одновременного контроля и управления
• Питание: 90…264 В, 47...63 Гц
• Универсальные входы: поддержка 1–8 входов для подключения различных типов датчиков
• Входное сопротивление: для тока — 100 Ом ±0,1% (с внешним резистором), для напряжения — не менее 100 кОм
• Погрешность измерения: ±0,25% (±0,5% при использовании термопар)
• Время опроса одного входа: не более 1 секунды
• Питание датчиков: 20...28 В постоянного тока, максимальный ток — 150 мА
• Выходные устройства: 8 электромагнитных реле (4 А при 230 В)
• Интерфейс связи: RS-485, скорость передачи данных — от 2,4 до 115,2 кбит/с
• Тип кабеля: экранированная витая пара
• Корпус: щитовой Щ4, размеры 96×96×145 мм
• Степень защиты: IP54 (передняя панель)
• Гарантия: 24 месяца

ТРМ138-Р.Щ7 совместим с различными типами измерительных датчиков, включая термосопротивления (ТСМ, ТСП), термопары (ТХК, ТЖК, ТНН, ТХА, ТПП, ТВР), а также токовые и напряженческие сигналы (0–5 мА, 0–20 мА, 4–20 мА, 0–50 мВ, 0–1 В). Диапазоны измерений позволяют использовать прибор для контроля температур от –200 до +2500 °С и других технологических параметров.

В комплект поставки входят:

• Прибор ТРМ138-Р.Щ7
• Комплект крепежных элементов
• Паспорт и гарантийный талон
• Руководство по эксплуатации
• Методика поверки (по требованию заказчика)

Благодаря универсальности, высокой точности и надёжности, ТРМ138-Р.Щ7 широко применяется в системах автоматизации, обеспечивая эффективное управление технологическими процессами.
