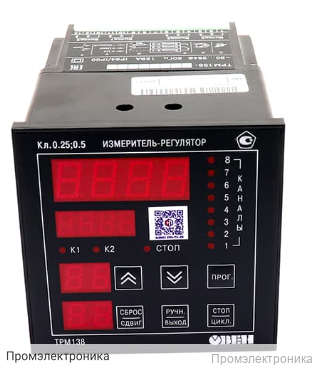

ТРМ138-ИИТТСКРР - восьмиканальный регулятор с RS-485

Техническое описание ТРМ138-ИИТТСКРР

ТРМ138-ИИТТСКРР — это современный восьмиканальный регулятор с поддержкой интерфейса RS-485, предназначенный для автоматизации технологических процессов с возможностью управления и контроля различных параметров. Прибор выполнен во врезном корпусе типа Щ4 (размеры 96×96×145 мм), что обеспечивает удобство монтажа в щитовые панели и надежную защиту от внешних воздействий (степень защиты IP54 со стороны передней панели).

Данный регулятор поддерживает двухпозиционное регулирование и оснащен универсальными входами, что позволяет подключать широкий спектр датчиков и источников сигналов. Благодаря наличию интерфейса RS-485 прибор легко интегрируется в системы диспетчеризации и автоматизации, обеспечивая обмен данными на скоростях до 115,2 кбит/с по экранированной витой паре.

Основные технические характеристики:

• Питание: 90…264 В, 47...63 Гц
• Количество универсальных входов: 1…8
• Входное сопротивление:
  • по току — 100 Ом ±0,1% (с внешним резистором)
  • по напряжению — не менее 100 кОм
• Предел основной погрешности измерения: ±0,25% (±0,5% при использовании термопары)
• Время опроса одного входа: не более 1 с
• Питание активных датчиков: 20…28 В постоянного тока, макс. ток 150 мА
• Количество выходных устройств: 8
• Типы выходов:
  • 1–4: ИИТТ (цифроаналоговый преобразователь, выход для управления твердотельным реле)
  • 5–8: СКРР (симисторная оптопара, транзисторная оптопара, электромагнитное реле)
• Гарантия: 24 месяца

Поддерживаемые типы датчиков и диапазоны измерений:

• Термосопротивления (ТСМ, ТСП, Pt100): от –200 до +750 °С
• Термопары (K, J, N, S, R, A-1): от –50 до +2500 °С
• Токовые сигналы: 0…5 мА, 0…20 мА, 4…20 мА
• Напряжение: 0…50 мВ, 0…1 В
• Разрешающая способность: 0,1 °С или 1 °С (в зависимости от типа датчика)

Комплектация:

• Прибор ТРМ138
• Комплект крепежных элементов
• Паспорт и гарантийный талон
• Руководство по эксплуатации
• Методика поверки (по требованию заказчика)

ТРМ138-ИИТТСКРР — это надежное решение для многоканального контроля и управления технологическими процессами, обеспечивающее высокую точность измерений, гибкость настройки и простоту интеграции в современные системы автоматизации.
