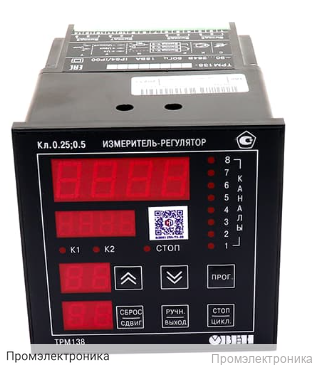

ТРМ138-ИИТСККРР - восьмиканальный регулятор с RS-485

Техническое описание ТРМ138-ИИТСККРР

ТРМ138-ИИТСККРР — это современный восьмиканальный регулятор, предназначенный для автоматизации технологических процессов с возможностью интеграции в системы управления по интерфейсу RS-485. Прибор обеспечивает высокую точность измерения и управления, поддерживает широкий спектр входных сигналов и отличается универсальностью применения в промышленной автоматике.

Корпус устройства выполнен во врезном исполнении для монтажа в щит, что обеспечивает удобство установки и эксплуатации. Передняя панель имеет степень защиты IP54, что гарантирует надежную работу в условиях повышенной запыленности и влажности.

Основные технические характеристики:

• Количество каналов: 8
• Тип регулирования: двухпозиционное
• Интерфейс связи: RS-485 с поддержкой скоростей передачи данных от 2,4 до 115,2 кбит/с
• Питание: 90…264 В, 47...63 Гц
• Питание активных датчиков: 20...28 В постоянного тока, максимальный ток 150 мА
• Время опроса одного входа: не более 1 с
• Предел основной погрешности измерения: ±0,25 % (±0,5 % при использовании термопары)
• Входное сопротивление: 100 Ом ±0,1 % (ток), не менее 100 кОм (напряжение)
• Тип кабеля для связи: экранированная витая пара
• Габаритные размеры корпуса: 96×96×145 мм (щитовой тип Щ4)

Входные сигналы:

• Термосопротивления (ТСМ, ТСП, Pt100)
• Термопары (K, J, N, S, R, A-1 и др.)
• Токовые сигналы: 0…5 мА, 0…20 мА, 4…20 мА
• Напряжение: 0…50 мВ, 0…1 В

Выходные устройства:

• Электромагнитные реле (4 А при 230 В)
• Транзисторные оптопары (200 мА при 40 В)
• Симисторные оптопары (50 мА при 300 В или 0,5 А при частоте до 50 Гц)
• Выходы для управления твердотельными реле (4...6 В, до 50 мА)
• Цифроаналоговые преобразователи (параметр–ток 4…20 мА, нагрузка до 800 Ом)

Диапазоны измерения: от –200 до +2500 °С (в зависимости от типа датчика), разрешающая способность — до 0,1 °С.

Комплектация:

• Прибор ТРМ138
• Комплект крепежных элементов
• Паспорт и гарантийный талон
• Руководство по эксплуатации
• Методика поверки (по требованию заказчика)

ТРМ138-ИИТСККРР — надежное решение для комплексного управления и мониторинга технологических процессов, обеспечивающее гибкость настройки, высокую точность и долговечность эксплуатации.
