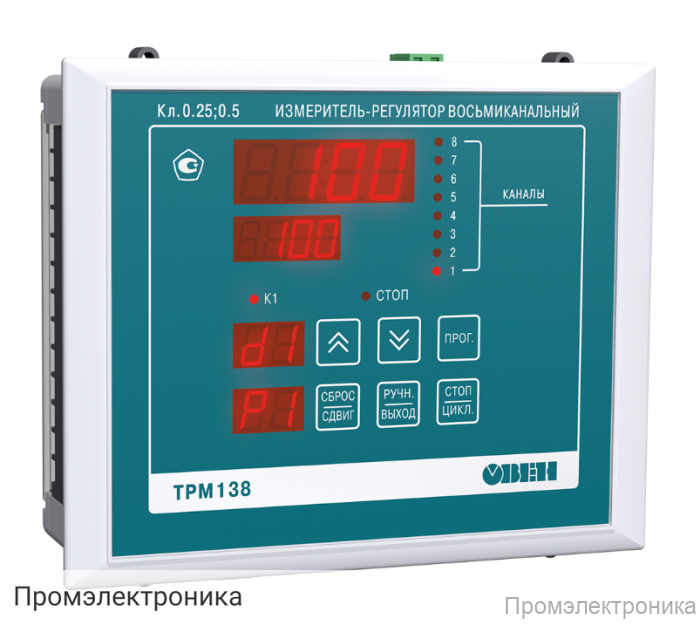

ТРМ138-ИИССРРУУ.Щ7 - восьмиканальный регулятор с RS-485

Техническое описание ТРМ138-ИИССРРУУ.Щ7

ТРМ138-ИИССРРУУ.Щ7 — это современный восьмиканальный регулятор, предназначенный для автоматизации технологических процессов с возможностью интеграции в системы управления по интерфейсу RS-485. Прибор обеспечивает высокую точность измерения и управления, поддерживает широкий спектр датчиков и сигналов, а также отличается надежностью и удобством эксплуатации.

Корпус устройства выполнен во врезном исполнении для монтажа в щит, что обеспечивает компактность и удобство размещения в распределительных шкафах. Габаритные размеры корпуса — 169×138×50 мм, степень защиты передней панели — IP54, что гарантирует защиту от пыли и влаги при эксплуатации в промышленных условиях.

Основные характеристики:

• Количество каналов: 8 независимых каналов регулирования
• Тип регулирования: двухпозиционное
• Интерфейс связи: RS-485 с поддержкой скоростей передачи данных от 2,4 до 115,2 кбит/с
• Типы входных сигналов: универсальные входы (ток, напряжение, термопары, термосопротивления)
• Количество универсальных входов: 1…8
• Время опроса одного входа: не более 1 с
• Питание: 90…264 В переменного тока, частота 47...63 Гц
• Питание активных датчиков: 20...28 В постоянного тока, максимальный ток 150 мА
• Предел основной погрешности измерения: ±0,25 % (±0,5 % при использовании термопар)
• Тип кабеля для связи: экранированная витая пара

Выходные устройства:

• Всего выходов: 8 (1–4: ИИСС, 5–8: РРУУ)
• Типы выходов: электромагнитные реле, симисторные оптопары, цифроаналоговые преобразователи (4…20 мА)
• Максимальные характеристики реле: 4 А при 230 В
• Симисторные оптопары: 50 мА при 300 В или 0,5 А (до 50 Гц)
• Цифроаналоговый преобразователь: нагрузка 0…800 Ом

Поддерживаемые датчики:

• Термосопротивления: ТСМ, ТСП, Pt100, диапазон измерений от –200 до +750 °С
• Термопары: ТХК, ТЖК, ТНН, ТХА, ТПП, ТВР, диапазон измерений до +2500 °С
• Токовые и напряженческие сигналы: 0…5 мА, 0…20 мА, 4…20 мА, 0…50 мВ, 0…1 В

Комплектация:

• Прибор ТРМ138
• Комплект крепежных элементов
• Паспорт и гарантийный талон
• Руководство по эксплуатации
• Методика поверки (по требованию заказчика)

ТРМ138-ИИССРРУУ.Щ7 — это надежное решение для многоканального контроля и управления технологическими процессами, обеспечивающее гибкость настройки, высокую точность и простоту интеграции в существующие системы автоматизации.
