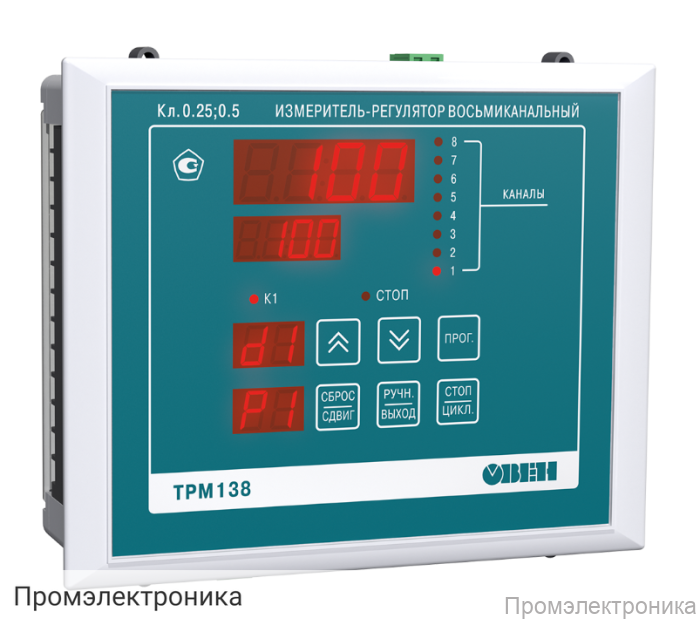

ТРМ138-ИИИИИИРР.Щ7 - восьмиканальный регулятор с RS-485

Техническое описание ТРМ138-ИИИИИИРР.Щ7

ТРМ138-ИИИИИИРР.Щ7 — это современный восьмиканальный регулятор, предназначенный для автоматизации технологических процессов с возможностью интеграции в системы управления по интерфейсу RS-485. Прибор обеспечивает высокую точность измерения и управления, поддерживает широкий спектр датчиков и сигналов, а также отличается надежностью и удобством эксплуатации.

Основные особенности:

• Восьмиканальная архитектура позволяет одновременно контролировать и регулировать до 8 независимых каналов.
• Корпус выполнен во врезном исполнении для монтажа в щит, что обеспечивает компактность и удобство установки.
• Двухпозиционное регулирование для эффективного управления исполнительными механизмами.
• Поддержка универсальных входов (1…8), что позволяет подключать различные типы датчиков и источников сигналов.
• Интерфейс связи с ЭВМ — RS-485 с поддержкой скоростей передачи данных от 2,4 до 115,2 кбит/с.
• Высокая точность измерения: предел основной погрешности — ±0,25% (±0,5% при использовании термопар).
• Время опроса одного входа — не более 1 секунды.
• Питание устройства — 90…264 В переменного тока (47...63 Гц).
• Питание активных датчиков — 20...28 В постоянного тока, максимальный ток — 150 мА.
• Степень защиты корпуса — IP54 со стороны передней панели.

Выходные устройства:

• 8 выходных каналов, каждый из которых может быть оснащён электромагнитным реле (4 А при 230 В) или цифроаналоговым преобразователем (ток 4…20 мА, нагрузка 0…800 Ом).

Совместимость с датчиками:

• Термосопротивления (ТСМ, ТСП, Pt100) с диапазоном измерений от –200 до +750 °С.
• Термопары (K, J, N, S, R, A-1) с диапазоном измерений до +2500 °С.
• Токовые и напряженческие сигналы: 0…5 мА, 0…20 мА, 4…20 мА, 0…50 мВ, 0…1 В.
• Разрешающая способность — до 0,1 °С для большинства датчиков.

Габариты и монтаж:

• Корпус щитового исполнения Щ4, размеры — 96×96×145 мм.
• Рекомендуется использовать экранированную витую пару для подключения по интерфейсу RS-485.

Комплектация:

• Прибор ТРМ138
• Комплект крепежных элементов
• Паспорт и гарантийный талон
• Руководство по эксплуатации
• Методика поверки (по требованию заказчика)

ТРМ138-ИИИИИИРР.Щ7 — это надежное решение для построения гибких и масштабируемых систем автоматизации, обеспечивающее высокую точность, широкий функционал и простоту интеграции в существующие технологические процессы.
