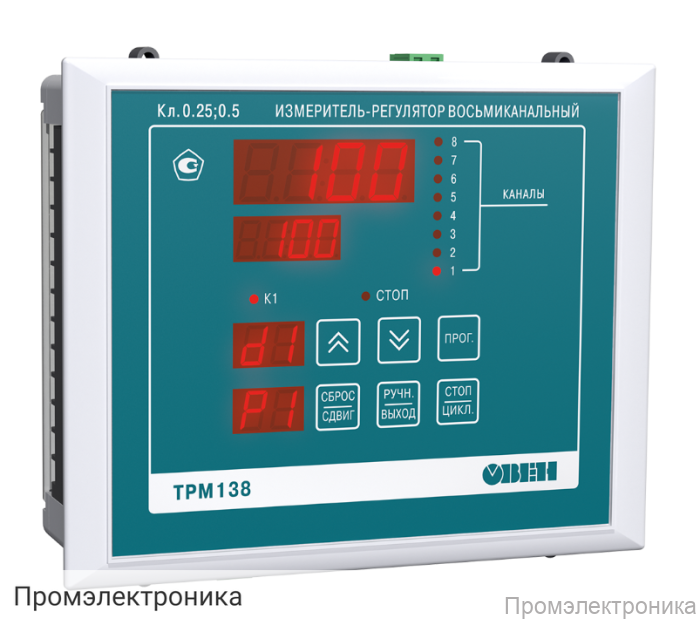

ТРМ138- ИКККРРРР.Щ7 - восьмиканальный регулятор с RS-485

ТРМ138-ИКККРРРР.Щ7 — восьмиканальный регулятор с интерфейсом RS-485

ТРМ138-ИКККРРРР.Щ7 — это современный восьмиканальный регулятор, предназначенный для автоматизации технологических процессов с возможностью интеграции в системы диспетчеризации по интерфейсу RS-485. Прибор выполнен во врезном корпусе типа Щ7 (169×138×50 мм), что обеспечивает удобство монтажа в щитах управления и высокую степень защиты передней панели IP54.

Данный регулятор поддерживает двухпозиционное регулирование и оснащён универсальными входами, что позволяет подключать широкий спектр датчиков и сигналов:

• Количество каналов: 8
• Количество универсальных входов: 1…8
• Типы поддерживаемых сигналов: токовые (0…5 мА, 0…20 мА, 4…20 мА), напряжение (0…50 мВ, 0…1 В), термопары (ТХК, ТЖК, ТНН, ТХА, ТПП, ТВР), термосопротивления (ТСМ, ТСП)
• Предел основной погрешности измерения: ±0,25 % (±0,5 % для термопар)
• Время опроса одного входа: не более 1 с
• Питание: 90…264 В (47…63 Гц)
• Питание активных датчиков: 20…28 В DC, макс. ток 150 мА

Выходные устройства регулятора реализованы по схеме ИКККРРРР:

• Каналы 1–4: цифроаналоговые преобразователи (И), транзисторные оптопары (К)
• Каналы 5–8: электромагнитные реле (Р)
• Максимальные характеристики: реле — 4 А при 230 В, оптопара — 200 мА при 40 В, ЦАП — нагрузка до 800 Ом

Для связи с внешними системами используется интерфейс RS-485 с поддержкой скоростей передачи данных от 2,4 до 115,2 кбит/с. Рекомендуется использовать экранированную витую пару для подключения к сети.

Регулятор совместим с различными типами датчиков температуры и сигналов, что обеспечивает его универсальность в промышленной автоматизации:

• Термосопротивления: ТСМ, ТСП, Pt100
• Термопары: ТХК (L), ТЖК (J), ТНН (N), ТХА (K), ТПП (S, R), ТВР (A-1)
• Аналоговые сигналы: токовые и напряженческие входы

В комплект поставки входят:

• Прибор ТРМ138
• Комплект крепежных элементов
• Паспорт и гарантийный талон
• Руководство по эксплуатации
• Методика поверки (по требованию заказчика)

Гарантийный срок обслуживания — 24 месяца. ТРМ138-ИКККРРРР.Щ7 — это надёжное решение для комплексного управления и контроля технологических процессов с возможностью интеграции в современные системы автоматизации.
