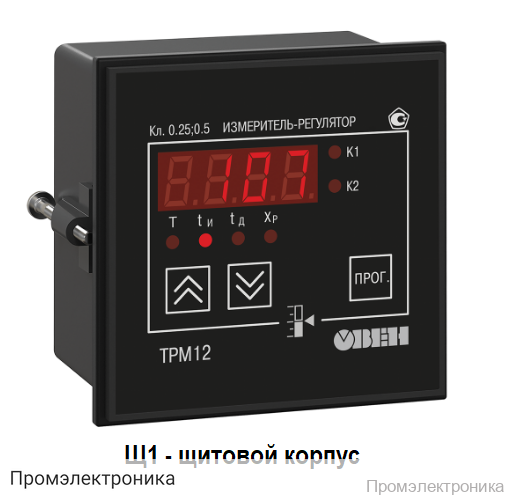

ТРМ12-Щ1.У.Р - измеритель ПИД-регулятор для управления задвижками и трехходовыми клапанами

Техническое описание ТРМ12-Щ1.У.Р

ТРМ12-Щ1.У.Р — это современный измеритель и ПИД-регулятор, предназначенный для автоматизации управления задвижками и трехходовыми клапанами в различных технологических процессах. Прибор обеспечивает высокую точность измерения и надежное регулирование, что делает его оптимальным решением для промышленных объектов, где требуется поддержание заданных параметров среды.

Устройство оснащено универсальным входом, что позволяет подключать широкий спектр датчиков температуры и сигналов тока или напряжения. Благодаря этому ТРМ12-Щ1.У.Р может использоваться в различных системах автоматизации, обеспечивая гибкость и адаптивность к требованиям заказчика.

Основные характеристики:

• Питание: переменное напряжение 90…245 В, частота 47...63 Гц, потребляемая мощность не более 7 ВА.
• Встроенный источник питания: 24 ± 2,4 В, максимальный ток 80 мА для питания нормирующих преобразователей.
• Универсальный вход: 1 канал, поддержка различных типов датчиков (термопреобразователи сопротивления, термопары, токовые и напряженческие сигналы).
• Время опроса: не более 0,8 с для термопреобразователей сопротивления, не более 0,4 с для других датчиков.
• Погрешность измерения: ±0,5 % для термоэлектрических преобразователей, ±0,25 % для других датчиков.
• Выходные устройства: 2 релейных выхода («больше», «меньше»), тип — электромагнитное реле (4 А при 220 В, 50 Гц).
• Корпус: щитовой тип Щ1, габариты 96х96х65 мм, степень защиты IP54 (со стороны передней панели).
• Условия эксплуатации: температура окружающей среды –20...+50 °С, атмосферное давление 84...106,7 кПа, относительная влажность 30...80 % (при +35 °С и ниже без конденсации влаги).

Поддерживаемые типы датчиков:

• Термопреобразователи сопротивления: ТСМ (Cu50, Cu100, Cu500, Cu1000), ТСП (Pt50, Pt100, Pt500, Pt1000), ТСН (100Н, 500Н, 1000Н) и др.
• Термопары: ТХК (L), ТЖК (J), ТНН (N), ТХА (K), ТПП (S, R), ТПР (B), ТВР (A-1, A-2, A-3), ТМК (T).
• Сигналы тока: 0…5 мА, 0…20 мА, 4…20 мА.
• Сигналы напряжения: –50…+50 мВ, 0…1 В.

Комплектация:

• Прибор ТРМ12
• Комплект крепежных элементов (в зависимости от типа корпуса)
• Резисторы 50,000 ± 0,025 Ом – 2 шт.
• Паспорт
• Руководство по эксплуатации
• Гарантийный талон

ТРМ12-Щ1.У.Р — это надежное и функциональное решение для автоматизации и контроля технологических процессов, обеспечивающее точность, универсальность и простоту интеграции в существующие системы управления.
