ТРМ12-Н.У.Р - измеритель ПИД-регулятор для управления задвижками и трехходовыми клапанами

Техническое описание ТРМ12-Н.У.Р

ТРМ12-Н.У.Р — это современный измеритель и ПИД-регулятор, предназначенный для автоматического управления задвижками и трехходовыми клапанами в различных технологических процессах. Прибор обеспечивает высокую точность измерения и надежное регулирование, что делает его оптимальным решением для систем автоматизации в промышленности, отоплении, вентиляции и других сферах.

Устройство оснащено универсальным входом, поддерживающим широкий спектр датчиков температуры и сигналов тока/напряжения. Благодаря этому ТРМ12-Н.У.Р легко интегрируется в существующие системы и может использоваться для контроля различных параметров среды.

Основные характеристики:

• Питание: переменное напряжение 90…245 В, частота 47...63 Гц, потребляемая мощность не более 7 ВА.
• Встроенный источник питания для нормирующих преобразователей: 24 ± 2,4 В, максимальный ток 80 мА.
• Один универсальный вход для подключения различных типов датчиков (термопреобразователи сопротивления, термопары, токовые и напряженческие сигналы).
• Время опроса входа: не более 0,8 с для термопреобразователей сопротивления, не более 0,4 с для других датчиков.
• Предел основной приведенной погрешности измерения: ±0,5 % для термоэлектрических преобразователей, ±0,25 % для других датчиков.
• Два выходных устройства типа электромагнитное реле (4 А при 220 В, 50 Гц), реализующих функции «больше» и «меньше».

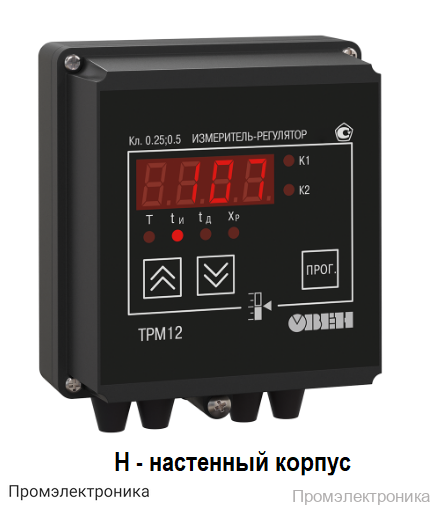

• Корпус настенного исполнения с габаритами 130х105х65 мм, степень защиты IP44.
• Диапазон рабочих температур: –20...+50 °С, атмосферное давление 84...106,7 кПа, относительная влажность воздуха 30...80 % (без конденсации влаги).

Поддерживаемые типы датчиков:

• Термопреобразователи сопротивления: ТСМ (Cu50, Cu100, Cu500, Cu1000), ТСП (Pt50, Pt100, Pt500, Pt1000), ТСН (100Н, 500Н, 1000Н), ТСМ (53М), ТСП (100П, 500П, 1000П).
• Термопары: ТХК (L), ТЖК (J), ТНН (N), ТХА (K), ТПП (S, R), ТПР (B), ТВР (A-1, A-2, A-3), ТМК (T).
• Сигналы тока: 0…5 мА, 0…20 мА, 4…20 мА.
• Сигналы напряжения: –50…+50 мВ, 0…1 В.

Комплектация:

• Прибор ТРМ12
• Комплект крепежных элементов (в зависимости от типа корпуса)
• Резисторы 50,000 ± 0,025 Ом – 2 шт.
• Паспорт
• Руководство по эксплуатации
• Гарантийный талон

ТРМ12-Н.У.Р — это надежное и универсальное решение для автоматизации и контроля технологических процессов, обеспечивающее точность, стабильность и простоту эксплуатации.
