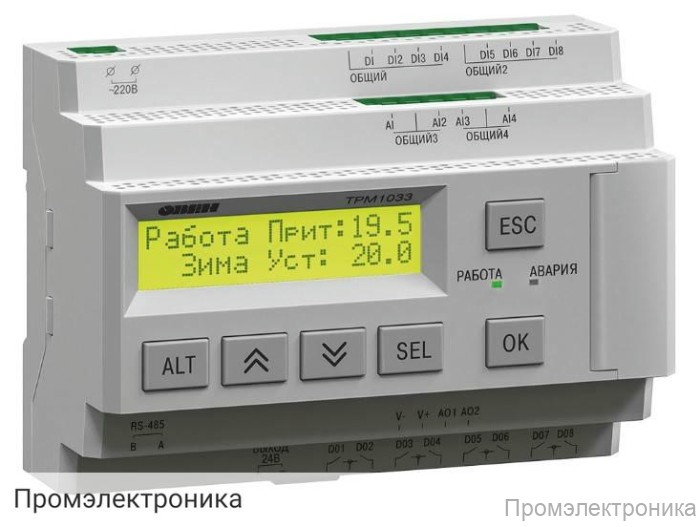

ТРМ1033-24.31.00 - контроллер для вентиляции с нагревом и охлаждением

Техническое описание контроллера ТРМ1033-24.31.00

ТРМ1033-24.31.00 — современный контроллер для управления вентиляционными системами с функциями нагрева и охлаждения. Устройство предназначено для автоматизации процессов вентиляции, поддержания оптимального микроклимата в помещениях, а также эффективного управления водяными калориферами и рекуператорами. Контроллер обеспечивает высокую надежность, широкий функционал и простоту интеграции в существующие системы автоматизации.

Контроллер работает от источника питания 24 В постоянного тока, что обеспечивает его совместимость с большинством промышленных и коммерческих объектов. Благодаря наличию гальванической развязки, устройство гарантирует высокий уровень электробезопасности и устойчивость к помехам.

Основные технические характеристики:

• Питание: 19…30 В (номинальное 24 В постоянного тока)
• Потребляемая мощность: не более 10 Вт
• Гальваническая развязка между входами и выходами
• Электрическая прочность изоляции: 1780 В между входом питания и другими цепями
• Сетевые возможности: интерфейс RS-485, поддержка протоколов Modbus-RTU и Modbus-ASCII, режим Slave
• Скорость передачи данных: 9600, 14400, 19200, 38400, 57600, 115200 бит/сек
• Корпус для крепления на DIN-рейку (35 мм), степень защиты IP20
• Габариты: 123×90×58 мм, масса не более 0,6 кг
• Средний срок службы: 8 лет

Входы и выходы:

• 8 дискретных входов для подключения механических коммутационных устройств (реле, кнопки, выключатели)
• 4 аналоговых входа для датчиков температуры (Pt100, Pt1000, NTC10k), погрешность измерения ±0,5%
• 8 дискретных релейных выходов (нормально-разомкнутые контакты), индивидуальная гальваническая развязка, допустимый ток нагрузки до 3 А
• 2 аналоговых выхода (ЦАП 0…10 В) с индивидуальной гальванической развязкой

Индикация и управление:

• Текстовый монохромный ЖК-дисплей с подсветкой (2×16 символов)
• Два светодиодных индикатора (красный и зеленый) для отображения состояния
• 6 механических кнопок для локального управления и настройки

Контроллер ТРМ1033-24.31.00 идеально подходит для автоматизации вентиляционных систем с водяным нагревом и рекуператором, обеспечивая надежную работу, гибкость настройки и длительный срок службы. Устройство сертифицировано и поставляется с гарантией 10 лет.
