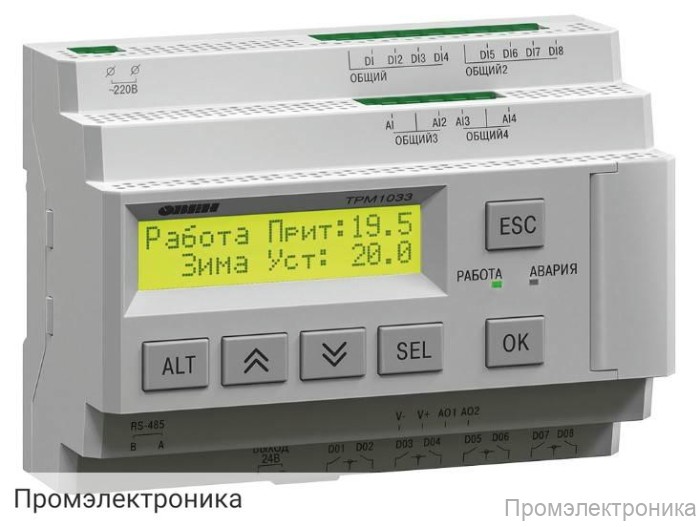

ТРМ1033-24.21.00 - контроллер для вентиляции с нагревом и охлаждением

Техническое описание контроллера ТРМ1033-24.21.00

ТРМ1033-24.21.00 — это современный контроллер, предназначенный для автоматизации систем вентиляции с функциями нагрева и охлаждения. Устройство оптимально подходит для управления вентиляционными установками с водяным калорифером и рециркуляцией воздуха. Благодаря широкому набору входов и выходов, а также поддержке современных протоколов связи, контроллер обеспечивает гибкость настройки и надежную работу в промышленных и коммерческих объектах.

Контроллер работает от источника питания 24 В постоянного тока, что обеспечивает его совместимость с большинством промышленных систем. Корпус устройства предназначен для монтажа на стандартную DIN-рейку (35 мм), что облегчает установку и интеграцию в существующие шкафы управления.

Основные характеристики:

• Гальваническая развязка по входам и выходам для повышения надежности и безопасности эксплуатации.
• Восемь дискретных входов для подключения механических коммутационных устройств (реле, кнопки, выключатели) с номинальным напряжением 24 В постоянного тока.
• Четыре аналоговых входа для подключения датчиков температуры (Pt100, Pt1000, NTC10k) с высокой точностью измерения (погрешность ±0,5%).
• Восемь дискретных релейных выходов с индивидуальной гальванической развязкой, рассчитанных на коммутацию нагрузки до 3 А (30 В постоянного или 250 В переменного тока).
• Два аналоговых выхода (ЦАП 0…10 В) для управления исполнительными механизмами, такими как клапаны или приводы заслонок.
• Интерфейс связи RS-485 с поддержкой протоколов Modbus-RTU и Modbus-ASCII, что позволяет интегрировать контроллер в системы диспетчеризации и автоматизации зданий.
• Высокая скорость передачи данных (от 9600 до 115200 бит/сек) для быстрой и надежной коммуникации с другими устройствами.
• Текстовый монохромный ЖК-дисплей с подсветкой (2×16 символов) для отображения текущих параметров и состояния системы.
• Два светодиодных индикатора (красный и зеленый) для визуального контроля работы устройства.
• Шесть механических кнопок для локального управления и настройки параметров.
• Компактные габариты (123×90×58 мм) и масса не более 0,6 кг.
• Степень защиты корпуса — IP20 по ГОСТ 14254-96.
• Средний срок службы — 8 лет, гарантия производителя — 10 лет.

Контроллер ТРМ1033-24.21.00 — это надежное решение для автоматизации вентиляционных систем с водяным нагревом и рециркуляцией, обеспечивающее точное управление, простоту интеграции и длительный срок службы.
