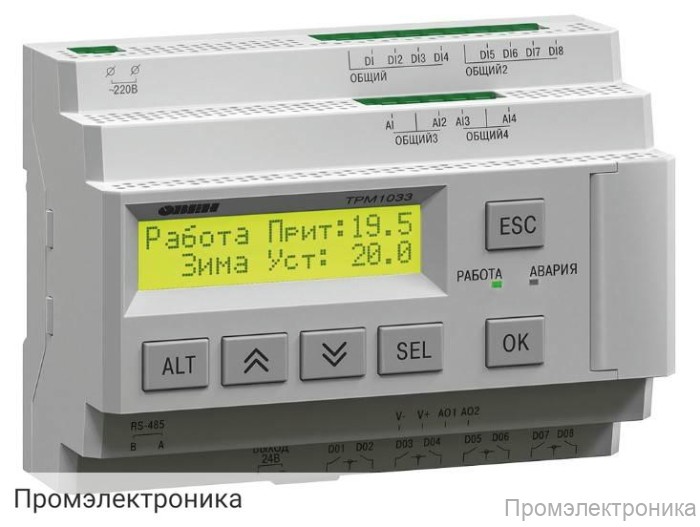

ТРМ1033-24.02.00 - контроллер для вентиляции с нагревом и охлаждением

Техническое описание контроллера ТРМ1033-24.02.00

ТРМ1033-24.02.00 — это современный контроллер для управления вентиляционными системами с функциями нагрева и охлаждения, предназначенный для работы в промышленных и коммерческих объектах. Устройство обеспечивает высокую надежность, гибкость настройки и простоту интеграции в автоматизированные системы управления благодаря поддержке популярных протоколов связи и широкому набору входов и выходов.

Контроллер рассчитан на питание от источника постоянного тока с номинальным напряжением 24 В. Он оснащён гальванической развязкой, что обеспечивает дополнительную защиту и безопасность эксплуатации. Благодаря компактному корпусу для монтажа на DIN-рейку (35 мм), устройство легко интегрируется в существующие шкафы автоматики.

Основные технические характеристики:

• Питание: 19…30 В постоянного тока (номинальное 24 В)
• Потребляемая мощность: не более 10 Вт
• Габаритные размеры: 123×90×58 мм
• Масса: не более 0,6 кг
• Степень защиты корпуса: IP20 по ГОСТ 14254-96
• Средний срок службы: 8 лет

Входы и выходы:

• Дискретные входы: 8 (для подключения механических коммутационных устройств — реле, кнопок, выключателей), номинальное напряжение 24 В постоянного тока
• Аналоговые входы: 4 (поддержка датчиков Pt100, Pt1000, NTC10k, погрешность ±0,5%)
• Дискретные выходы: 8 релейных (нормально-разомкнутые контакты, индивидуальная гальваническая развязка, коммутируемое напряжение до 30 В постоянного или до 250 В переменного тока, ток до 3 А)
• Аналоговые выходы: 2 (ЦАП 0…10 В, индивидуальная гальваническая развязка)

Сетевые возможности:

• Интерфейс связи: RS-485
• Протоколы: Modbus-RTU, Modbus-ASCII
• Режим работы: Slave
• Скорость передачи данных: 9600, 14400, 19200, 38400, 57600, 115200 бит/сек

Индикация и управление:

• Дисплей: текстовый монохромный ЖКИ с подсветкой, 2×16 символов
• Светодиодные индикаторы: красный и зеленый
• Механические кнопки: 6

Контроллер ТРМ1033-24.02.00 идеально подходит для автоматизации вентиляционных систем с электрическим нагревом, обеспечивая точное управление, надежную защиту и простоту эксплуатации. Благодаря поддержке современных протоколов и широкому функционалу, устройство легко интегрируется в системы диспетчеризации и управления инженерными сетями.
