ТРМ1033-24.01.00 - контроллер для вентиляции с нагревом и охлаждением

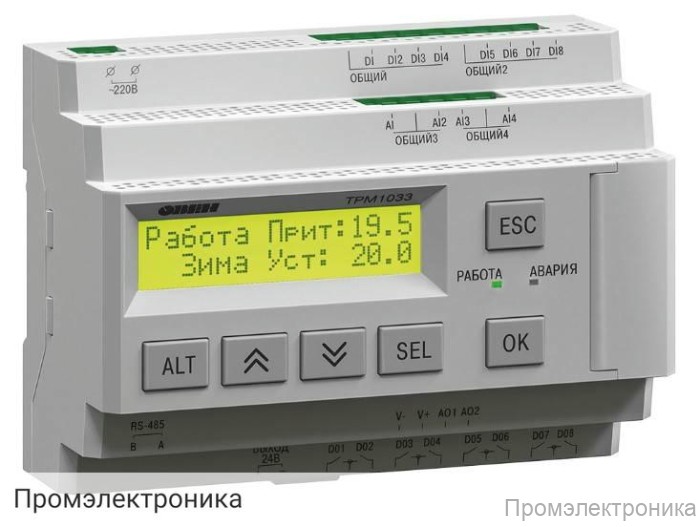

Техническое описание контроллера ТРМ1033-24.01.00

ТРМ1033-24.01.00 — это современный контроллер для управления вентиляционными системами с функциями нагрева и охлаждения, оптимизированный для работы с водяными калориферами. Устройство предназначено для автоматизации процессов вентиляции в промышленных, коммерческих и административных зданиях, обеспечивая надежное и эффективное управление климатом.

Контроллер работает от источника питания 24 В постоянного тока, что обеспечивает его совместимость с большинством современных систем автоматизации. Благодаря наличию гальванической развязки и высокой электрической прочности изоляции, устройство гарантирует безопасность эксплуатации и устойчивость к внешним помехам.

Основные технические характеристики:

• Питание: 19…30 В (номинальное 24 В постоянного тока)
• Потребляемая мощность: не более 10 Вт
• Гальваническая развязка: есть (групповая и индивидуальная для различных цепей)
• Интерфейс связи: RS-485 с поддержкой протоколов Modbus-RTU и Modbus-ASCII
• Скорость передачи данных: 9600, 14400, 19200, 38400, 57600, 115200 бит/сек
• Корпус для монтажа на DIN-рейку (35 мм), степень защиты IP20
• Габаритные размеры: 123×90×58 мм
• Масса: не более 0,6 кг
• Средний срок службы: 8 лет

Входы и выходы:

• Дискретные входы: 8 (номинальное напряжение 24 В постоянного тока, максимальное 30 В)
• Аналоговые входы: 4 (поддержка датчиков Pt100, Pt1000, NTC10k, погрешность ±0,5%)
• Дискретные выходы: 8 релейных (нормально-разомкнутые контакты, допустимый ток до 3 А, напряжение до 250 В переменного тока или 30 В постоянного тока)
• Аналоговые выходы: 2 (ЦАП 0…10 В, индивидуальная гальваническая развязка)

Индикация и управление:

• Текстовый монохромный ЖК-дисплей с подсветкой (2×16 символов)
• Два светодиодных индикатора (красный и зеленый)
• 6 механических кнопок для управления и настройки

Контроллер ТРМ1033-24.01.00 обеспечивает гибкое и надежное управление вентиляционными системами, поддерживает интеграцию в системы диспетчеризации по протоколу Modbus, а также отличается высокой надежностью и длительным сроком службы. Благодаря широкому набору входов и выходов, устройство подходит для реализации сложных схем автоматизации вентиляции с водяным нагревом и охлаждением.
