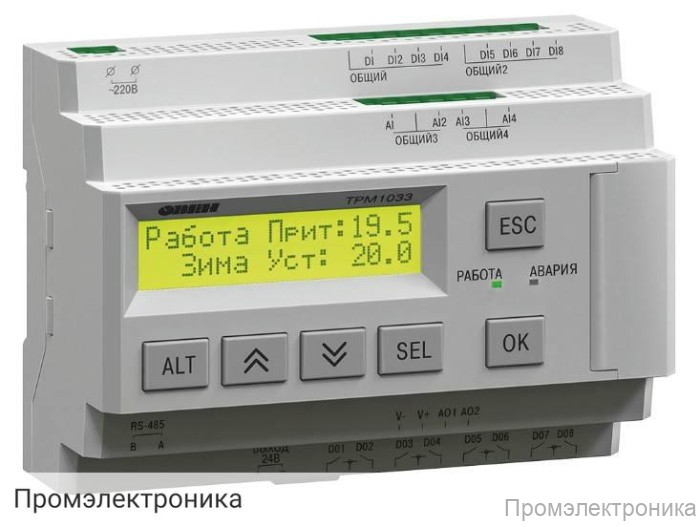

ТРМ1033-220.06.00 - контроллер для вентиляции с нагревом и охлаждением

Техническое описание контроллера ТРМ1033-220.06.00

ТРМ1033-220.06.00 — современный контроллер для управления вентиляционными системами с функциями нагрева и охлаждения. Устройство предназначено для автоматизации процессов вентиляции, обеспечивая эффективное управление электрическим нагревом и водяным охлаждением. Контроллер отличается высокой надежностью, длительным сроком службы и широкими возможностями интеграции в системы автоматизации зданий.

Контроллер работает от источника питания 24 В постоянного тока и оснащён гальванической развязкой, что обеспечивает безопасность эксплуатации и защиту от помех. Благодаря поддержке интерфейса RS-485 и протоколов Modbus-RTU и Modbus-ASCII, устройство легко интегрируется в существующие системы диспетчеризации и автоматизации.

Основные характеристики:

• Питание: 24 В постоянного тока
• Гальваническая развязка по входам и выходам
• Электрическая прочность изоляции: до 2830 В
• Потребляемая мощность: не более 10 Вт
• Сетевые возможности: интерфейс RS-485, поддержка Modbus-RTU и Modbus-ASCII, режим Slave
• Скорость передачи данных: 9600, 14400, 19200, 38400, 57600, 115200 бит/сек
• Корпус для крепления на DIN-рейку (35 мм), степень защиты IP20
• Габариты: 123×90×58 мм
• Масса: не более 0,6 кг
• Средний срок службы: 8 лет

Входы и выходы:

• 8 дискретных входов для подключения механических коммутационных устройств (реле, кнопки, выключатели)
• 4 аналоговых входа для датчиков температуры (Pt100, Pt1000, NTC10k), погрешность измерения ±0,5%
• 8 дискретных релейных выходов (нормально-разомкнутые контакты), допустимый ток нагрузки до 5 А (переменный ток) и до 3 А (постоянный ток)
• 2 аналоговых выхода (ЦАП 0…10 В) для управления исполнительными механизмами

Индикация и управление:

• Текстовый монохромный ЖК-дисплей с подсветкой (2×16 символов)
• Два светодиодных индикатора (красный и зеленый) для отображения состояния
• 6 механических кнопок для локального управления и настройки

Контроллер ТРМ1033-220.06.00 идеально подходит для автоматизации вентиляционных систем с электрическим нагревом и водяным охлаждением, обеспечивая надежную работу, гибкость настройки и простоту интеграции в современные системы управления зданием.
