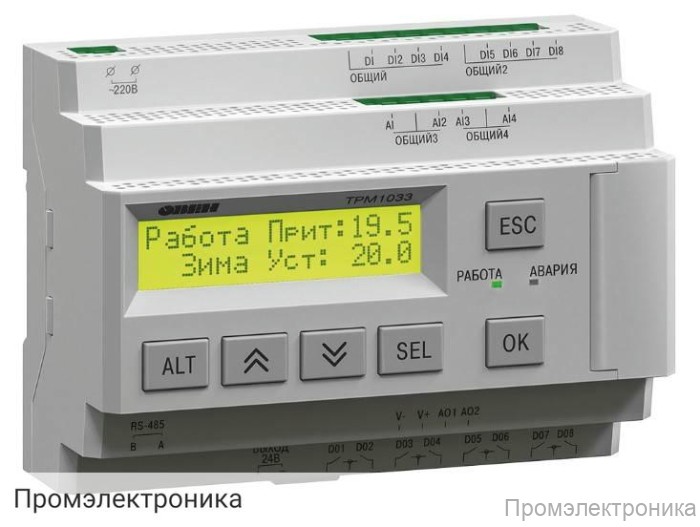

ТРМ1033-220.04.00 - контроллер для вентиляции с нагревом и охлаждением

Техническое описание контроллера ТРМ1033-220.04.00

ТРМ1033-220.04.00 — это современный контроллер, предназначенный для автоматизации систем вентиляции с функциями нагрева и охлаждения. Устройство обеспечивает эффективное управление вентиляционными установками с водяным калорифером нагрева и фреоновым охлаждением, что делает его оптимальным решением для промышленных, коммерческих и административных объектов.

Контроллер поддерживает широкий диапазон входного напряжения 94…264 В (номинальное 120…230 В, 47…63 Гц), что гарантирует стабильную работу в различных условиях электросети. Встроенный источник питания обеспечивает выходное напряжение 24 В постоянного тока с максимальным током нагрузки до 100 мА, что позволяет питать внешние датчики и исполнительные устройства.

ТРМ1033-220.04.00 оснащён развитой системой дискретных и аналоговых входов и выходов:

• 8 дискретных входов для подключения реле, кнопок и выключателей с гальванической развязкой по группам;
• 4 аналоговых входа для подключения датчиков температуры (Pt100, Pt1000, NTC10k) с высокой точностью измерения (погрешность ±0,5%);
• 8 дискретных релейных выходов (нормально-разомкнутые контакты) с индивидуальной гальванической развязкой, рассчитанных на коммутацию до 250 В переменного тока или 30 В постоянного тока;
• 2 аналоговых выхода (ЦАП 0…10 В) для управления исполнительными механизмами, такими как клапаны или приводы заслонок.

Для интеграции в системы автоматизации предусмотрен интерфейс RS-485 с поддержкой протоколов Modbus-RTU и Modbus-ASCII, что обеспечивает совместимость с большинством современных SCADA-систем и контроллеров. Скорость передачи данных настраивается в диапазоне от 9600 до 115200 бит/сек.

Корпус контроллера выполнен для монтажа на стандартную DIN-рейку 35 мм, степень защиты — IP20. Компактные габариты (123×90×58 мм) позволяют устанавливать устройство в распределительные шкафы и щиты. Масса контроллера не превышает 0,6 кг.

Для удобства эксплуатации предусмотрен текстовый монохромный ЖК-дисплей с подсветкой (2×16 символов), два светодиодных индикатора (красный и зеленый) и шесть механических кнопок управления. Средний срок службы устройства составляет 8 лет, а гарантия — 10 лет, что подтверждает высокую надёжность и долговечность оборудования.

ТРМ1033-220.04.00 — это универсальное решение для автоматизации вентиляционных систем с возможностью гибкой настройки и интеграции в современные системы управления зданием.
