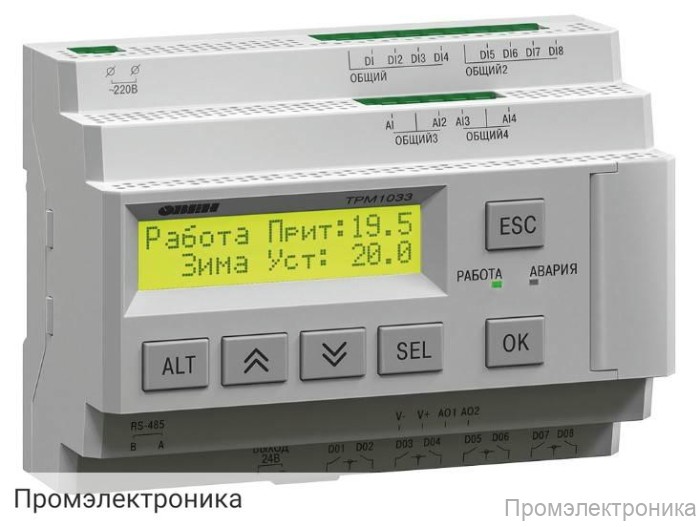

ТРМ1033-220.03.00 - контроллер для вентиляции с нагревом и охлаждением

Техническое описание контроллера ТРМ1033-220.03.00

ТРМ1033-220.03.00 — это современный контроллер, предназначенный для автоматизации систем вентиляции с функциями нагрева и охлаждения. Устройство обеспечивает эффективное управление водяными калориферами, поддерживая оптимальные параметры микроклимата в помещениях различного назначения. Контроллер отличается высокой надежностью, расширенными возможностями интеграции и простотой монтажа на DIN-рейку (35 мм).

Основные особенности:

• Поддержка водяного нагрева и водяного охлаждения, что позволяет использовать устройство в системах вентиляции с различными типами теплообменников.
• Работа от сети 220 В переменного тока (диапазон 94…264 В), что обеспечивает универсальность применения.
• Встроенный источник питания 24 В для питания внешних датчиков и исполнительных устройств.
• Гальваническая развязка по основным цепям и индивидуальная развязка для дискретных и аналоговых выходов, что повышает безопасность эксплуатации.
• Интерфейс RS-485 с поддержкой протоколов Modbus-RTU и Modbus-ASCII для интеграции в системы диспетчеризации и автоматизации зданий.

Технические характеристики:

• Габаритные размеры: 123×90×58 мм, масса не более 0,6 кг.
• Степень защиты корпуса — IP20 по ГОСТ 14254-96.
• Средний срок службы — 8 лет, гарантия производителя — 10 лет.
• 8 дискретных входов для подключения реле, кнопок и выключателей с групповой гальванической развязкой.
• 4 аналоговых входа для подключения датчиков температуры (Pt100, Pt1000, NTC10k) с высокой точностью измерения (погрешность ±0,5%).
• 8 дискретных релейных выходов (нормально-разомкнутые контакты) с индивидуальной гальванической развязкой, допустимый ток нагрузки до 5 А (переменный ток) и 3 А (постоянный ток).
• 2 аналоговых выхода (ЦАП 0…10 В) для управления исполнительными механизмами.
• Механический ресурс реле — не менее 10 000 000 циклов.
• Текстовый монохромный ЖК-дисплей с подсветкой (2×16 символов) и два светодиодных индикатора (красный и зеленый) для отображения состояния устройства.
• 6 механических кнопок для локального управления и настройки параметров.

Контроллер ТРМ1033-220.03.00 — это надежное решение для автоматизации вентиляционных систем с водяным нагревом и охлаждением, обеспечивающее гибкость настройки, высокую точность управления и долговечность эксплуатации.
