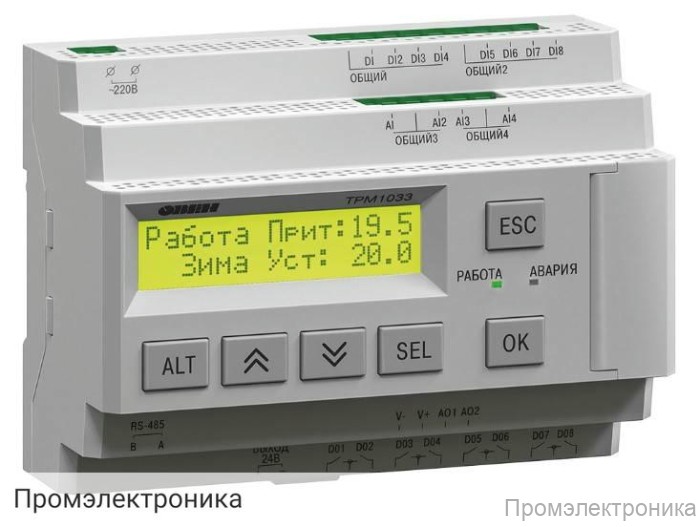

ТРМ1033-220.01.02 - контроллер для вентиляции с нагревом и охлаждением

Техническое описание контроллера ТРМ1033-220.01.02

ТРМ1033-220.01.02 — это современный контроллер, предназначенный для автоматизации систем вентиляции с функциями нагрева и охлаждения. Устройство обеспечивает эффективное управление вентиляционными установками с водяным калорифером и увлажнителем, что позволяет поддерживать оптимальные климатические условия в помещениях различного назначения. Контроллер отличается высокой надежностью, расширенными возможностями интеграции и простотой монтажа.

Основные особенности:

• Работает от сети переменного тока с номинальным напряжением 220 В.
• Поддерживает широкий диапазон входного напряжения: 94…264 В (номинальное 120…230 В, 47…63 Гц).
• Встроенный источник питания постоянного тока 24 В (до 100 мА) для питания внешних датчиков и исполнительных устройств.
• Гальваническая развязка по основным цепям и индивидуальная развязка для дискретных и аналоговых выходов.
• Высокая электрическая прочность изоляции — до 2830 В между цепями.

Функциональные возможности:

• 8 дискретных входов для подключения реле, кнопок и других механических коммутационных устройств.
• 4 аналоговых входа для подключения датчиков температуры (Pt100, Pt1000, NTC10k) с высокой точностью измерения (погрешность ±0,5%).
• 8 дискретных релейных выходов (нормально-разомкнутые контакты) с допустимым током нагрузки до 5 А (переменный ток) и 3 А (постоянный ток).
• 2 аналоговых выхода (ЦАП 0…10 В) для управления исполнительными механизмами.
• Интерфейс связи RS-485 с поддержкой протоколов Modbus-RTU и Modbus-ASCII, что обеспечивает интеграцию в системы диспетчеризации и автоматизации зданий.
• Возможность работы в режиме Slave, поддержка скоростей передачи данных до 115200 бит/сек.

Конструктивные особенности:

• Корпус для монтажа на DIN-рейку (35 мм), что облегчает установку в шкафах автоматики.
• Компактные габариты: 123×90×58 мм, масса не более 0,6 кг.
• Степень защиты корпуса — IP20 по ГОСТ 14254-96.
• Средний срок службы — 8 лет, гарантия производителя — 10 лет.
• Оснащён текстовым монохромным ЖК-дисплеем с подсветкой (2×16 символов), двумя светодиодными индикаторами (красный и зеленый) и шестью механическими кнопками для удобного управления и настройки.

Контроллер ТРМ1033-220.01.02 — это оптимальное решение для автоматизации вентиляционных систем с водяным нагревом и увлажнением, обеспечивающее надежную работу, гибкость настройки и простоту интеграции в современные системы управления климатом.
