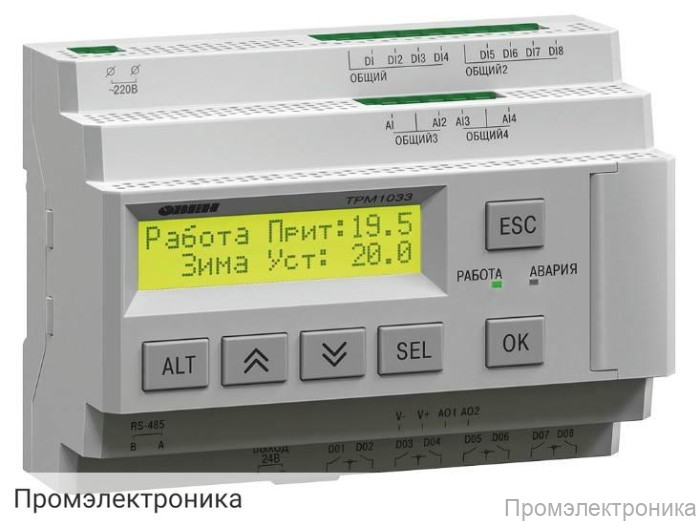

Техническое описание контроллера ТРМ1033-220.00.00
ТРМ1033-220.00.00 — это современный контроллер для управления вентиляционными системами с функциями нагрева и охлаждения. Устройство предназначено для автоматизации процессов вентиляции в промышленных, коммерческих и административных зданиях, обеспечивая надежное и эффективное управление климатом. Контроллер отличается высокой надежностью, расширенными возможностями подключения и простотой интеграции в существующие системы автоматизации.
Основные особенности:
- Поддержка питания в широком диапазоне напряжений: 94…264 В (номинальное 120…230 В, 47…63 Гц).
- Встроенный источник питания постоянного тока 24 В (до 100 мА).
- Гальваническая развязка между входами, выходами и цепями питания для повышения безопасности эксплуатации.
- Возможность крепления на стандартную DIN-рейку (35 мм), что облегчает монтаж в шкафах управления.
- Компактные габариты: 123×90×58 мм, масса не более 0,6 кг.
- Степень защиты корпуса — IP20 по ГОСТ 14254-96.
Функциональные возможности:
- 8 дискретных входов для подключения реле, кнопок и других коммутационных устройств.
- 4 аналоговых входа для датчиков температуры (Pt100, Pt1000, NTC10k) с высокой точностью измерения (погрешность ±0,5%).
- 8 дискретных релейных выходов (нормально-разомкнутые контакты) с индивидуальной гальванической развязкой, допустимый ток нагрузки до 5 А.
- 2 аналоговых выхода (ЦАП 0…10 В) для управления исполнительными механизмами.
- Интерфейс связи RS-485 с поддержкой протоколов Modbus-RTU и Modbus-ASCII, скорость передачи данных до 115200 бит/сек.
- Работа в режиме Slave для интеграции в системы диспетчеризации и автоматизации зданий.
Удобство эксплуатации:
- Текстовый монохромный ЖК-дисплей с подсветкой (2×16 символов) для отображения информации и параметров.
- Два светодиодных индикатора (красный и зеленый) для визуального контроля состояния устройства.
- 6 механических кнопок для локального управления и настройки параметров.
Контроллер ТРМ1033-220.00.00 обеспечивает надежное и гибкое управление вентиляционными системами, позволяя реализовать сложные алгоритмы автоматизации с учетом индивидуальных требований объекта. Благодаря высокой надежности, длительному сроку службы и расширенным возможностям интеграции, устройство идеально подходит для современных систем вентиляции с функциями нагрева и охлаждения.
