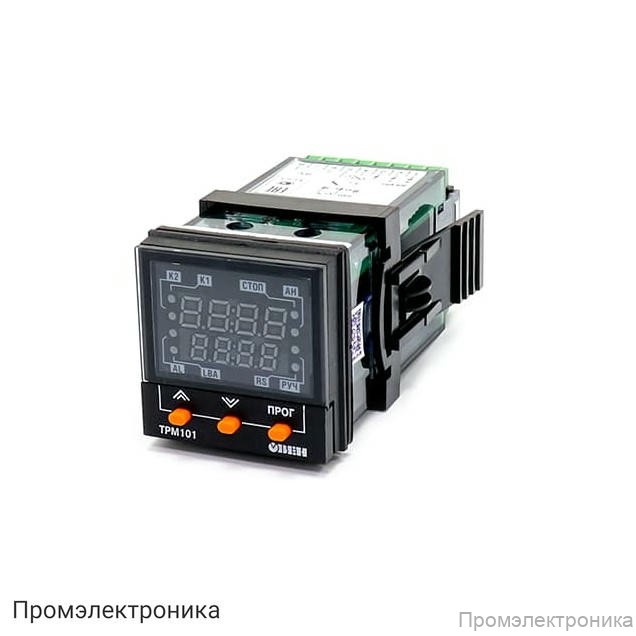

ТРМ101-УУ - ПИД-регулятор с универсальным входом и интерфейсом RS-485

Техническое описание ТРМ101-УУ

ТРМ101-УУ — это современный ПИД-регулятор с универсальным входом и интерфейсом RS-485, предназначенный для автоматизации технологических процессов, требующих точного поддержания температуры, давления, уровня и других физических параметров. Прибор отличается высокой точностью измерений, широким диапазоном поддерживаемых датчиков и надежной работой в промышленных условиях.

Питание и энергопотребление
ТРМ101-УУ работает от сети переменного тока с напряжением от 90 до 245 В и частотой 47–63 Гц. Потребляемая мощность устройства составляет всего 6 ВА, что обеспечивает экономичное энергопотребление и возможность интеграции в различные системы автоматизации.

Универсальный вход
Устройство оснащено универсальным входом, поддерживающим широкий спектр датчиков:

• Термосопротивления (ТСМ, Pt100, ТСП и др.) с диапазоном измерений от -200 до +750 °C
• Термопары различных типов (ТХК, ТХА, ТЖК, ТПП, ТПР, ТВР, ТМК) с диапазоном измерений от -200 до +2500 °C
• Унифицированные сигналы тока (0...5 мА, 0(4)...20 мА) и напряжения (0...1 В, -50...+50 мВ)

Время опроса датчика составляет 1 секунду, что позволяет оперативно реагировать на изменения контролируемого параметра. Входное сопротивление прибора при подключении источника унифицированного сигнала тока — 100 Ом ±0,1%, для напряжения — не менее 100 кОм.

Дополнительный вход
В приборе предусмотрен дополнительный вход для подключения внешнего ключа, что расширяет возможности интеграции в системы управления. Сопротивление внешнего ключа в разомкнутом состоянии — более 100 кОм, в замкнутом — менее 1 кОм.

Выходы
ТРМ101-УУ оснащён двумя выходными устройствами, среди которых цифроаналоговый преобразователь с выходным сигналом 0...10 В. Нагрузка на выходе должна быть не менее 2 кОм, напряжение питания — 15...32 В постоянного тока.

Интерфейс связи
Для интеграции в автоматизированные системы прибор оснащён интерфейсом RS-485 с поддержкой скоростей передачи данных от 2,4 до 115,2 кбит/с, что обеспечивает надёжную и быструю передачу данных.

Корпус и защита
Корпус устройства выполнен в щитовом исполнении типа Щ5 с габаритными размерами 48x48x102 мм. Степень защиты IP54 (со стороны передней панели) гарантирует устойчивость к пыли и влаге, что позволяет использовать прибор в сложных производственных условиях.

Комплектация

• ПИД-регулятор ТРМ101
• Комплект крепежных элементов
• Паспорт
• Руководство по эксплуатации
• Гарантийный талон

ТРМ101-УУ — это надежное решение для автоматизации и контроля технологических процессов, обеспечивающее высокую точность, универсальность и простоту интеграции в существующие системы управления.
