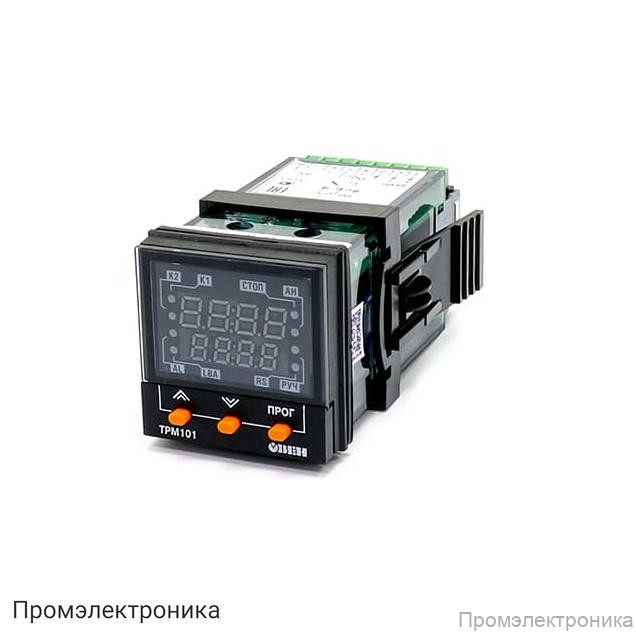

ТРМ101-ТР - ПИД-регулятор с универсальным входом и интерфейсом RS-485

Техническое описание ПИД-регулятора ТРМ101-ТР

ТРМ101-ТР — это современный ПИД-регулятор с универсальным входом и интерфейсом RS-485, предназначенный для точного управления технологическими процессами в промышленной автоматике. Прибор выполнен в корпусе для врезного монтажа в щит, что обеспечивает удобство установки и интеграции в существующие системы управления.

Устройство поддерживает широкий спектр датчиков и сигналов, что делает его универсальным решением для различных задач автоматизации. Благодаря наличию интерфейса RS-485, ТРМ101-ТР легко интегрируется в системы диспетчеризации и удаленного мониторинга, обеспечивая надежную передачу данных на скорости до 115,2 кбит/с.

Основные характеристики:

• Питание: 90...245 В переменного тока, частота 47...63 Гц, потребляемая мощность — 6 ВА.
• Универсальный вход для подключения различных типов датчиков:
  • Термосопротивления (ТСМ, Pt100, ТСП и др.)
  • Термопары (ТХК, ТХА, ТЖК, ТПП, ТПР, ТВР, ТМК и др.)
  • Сигналы тока: 0...5 мА, 0(4)...20 мА
  • Сигналы напряжения: 0...1 В, -50...+50 мВ
• Диапазон измеряемых температур: от -200 до +2500 °C в зависимости от типа датчика.
• Предел основной приведённой погрешности: 0,5%.
• Время опроса датчика: 1 секунда.
• Входное сопротивление:
  • Для тока: 100 Ом ±0,1%
  • Для напряжения: не менее 100 кОм
• Дополнительный вход для внешнего ключа с контролем состояния (разомкнуто/замкнуто).
• Два выхода:
  • Тип Т — для управления твердотельным реле (выходное напряжение 4...6 В, ток до 100 мА)
  • Тип Р — электромагнитное реле (1 А для ПИД-регулирования, 8 А для сигнализации при 220 В AC или 30 В DC)
• Корпус щитовой (Щ5), габариты: 48x48x102 мм.
• Степень защиты: IP54 (со стороны передней панели).
• Гарантия: 24 месяца.

Комплектация прибора включает сам регулятор, комплект крепежных элементов, паспорт, руководство по эксплуатации и гарантийный талон.

ТРМ101-ТР — это надежное и функциональное решение для автоматизации и контроля технологических процессов, обеспечивающее высокую точность регулирования и широкие возможности интеграции в современные системы управления.
