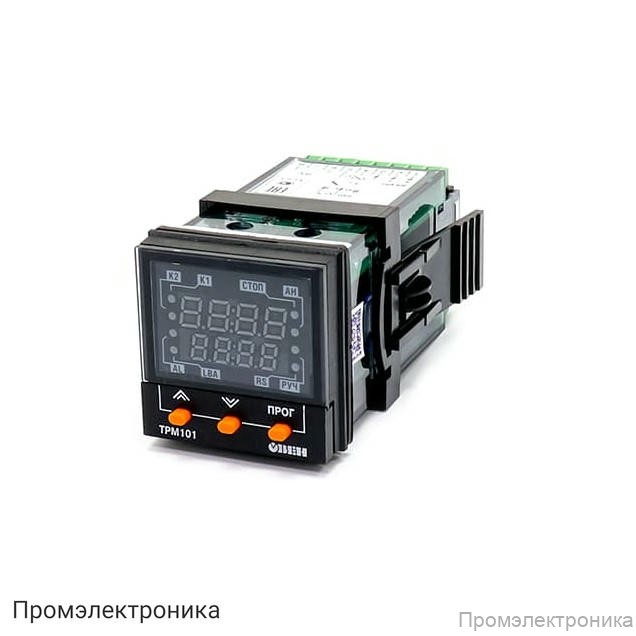

Техническое описание ТРМ101-РР
ТРМ101-РР — это современный ПИД-регулятор с универсальным входом и интерфейсом RS-485, предназначенный для автоматизации технологических процессов, требующих точного поддержания температуры, давления, уровня или других физических параметров. Прибор отличается высокой точностью измерений, широким диапазоном поддерживаемых датчиков и надежной работой в промышленных условиях.
Питание и энергопотребление:
- Рабочее напряжение: 90...245 В переменного тока, частота 47...63 Гц
- Потребляемая мощность: 6 ВА
Универсальный вход 1:
- Время опроса датчика: 1 секунда
- Входное сопротивление при подключении источника унифицированного сигнала:
- тока: 100 Ом ± 0,1 %
- напряжения: не менее 100 кОм
- Поддержка различных типов датчиков:
- Термосопротивления (ТСМ, Pt100, ТСП, W100=1,428)
- Термопары (ТХК(L), ТХА(K), THH(N), ТЖК(J), ТПП(S), ТПП(R), ТПР(B), ТВР(A1, A2, A3), ТМК(T))
- Сигналы тока: 0...5 мА, 0(4)...20 мА
- Сигналы напряжения: 0...1 В, -50...+50 мВ
- Диапазон измеряемых температур: от -200 до +2500 °C (в зависимости от типа датчика)
- Предел основной приведенной погрешности: 0,5 %
Дополнительный вход 2:
- Сопротивление внешнего ключа в разомкнутом состоянии: более 100 кОм
- Сопротивление внешнего ключа в замкнутом состоянии: менее 1 кОм
Выходы:
- Количество выходных устройств: 2
- Тип выходного устройства: электромагнитное реле
- Электрические характеристики реле:
- 1 А (ПИД-регулирование), 8 А (сигнализация) при 220 В переменного тока 50...60 Гц, cos φ 0,4 или 30 В постоянного тока
Интерфейс связи:
- Тип интерфейса: RS-485
- Скорость передачи данных: 2,4; 4,8; 9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбит/с
Корпус и габариты:
- Тип корпуса: щитовой Щ5
- Габаритные размеры: 48x48x102 мм
- Степень защиты: IP54 (со стороны передней панели)
Комплектация:
- Прибор ТРМ101
- Комплект крепежных элементов
- Паспорт
- Руководство по эксплуатации
- Гарантийный талон
ТРМ101-РР обеспечивает надежное и точное управление технологическими процессами, обладает гибкими возможностями подключения и прост в эксплуатации, что делает его отличным выбором для промышленных и лабораторных применений.
