ТРМ10-Щ2.У.УР - измеритель ПИД-регулятор одноканальный

Техническое описание ТРМ10-Щ2.У.УР

ТРМ10-Щ2.У.УР — это одноканальный измеритель и ПИД-регулятор, предназначенный для автоматизации технологических процессов, требующих точного контроля и регулирования температуры, давления, уровня и других физических параметров. Прибор отличается высокой точностью измерения, универсальностью входов и широкими возможностями по управлению исполнительными устройствами.

Питание и энергопотребление:

Работает от сети переменного тока с напряжением 90…245 В и частотой 47...63 Гц.
Потребляемая мощность не превышает 7 ВА.
Встроенный источник питания для нормирующих преобразователей — 24 ± 2,4 В, максимальный ток — 80 мА.

Универсальные входы:

Один универсальный вход для подключения различных типов датчиков и сигналов.
Поддержка термопреобразователей сопротивления (ТСМ, ТСП, ТСН), термопар (ТХК, ТЖК, ТНН, ТХА, ТПП, ТПР, ТВР, ТМК) и стандартных токовых/напряженческих сигналов (0–5 мА, 0–20 мА, 4–20 мА, –50…+50 мВ, 0–1 В).
Время опроса входа: для термопреобразователей — не более 0,8 с, для других датчиков — не более 0,4 с.
Погрешность измерения: для термоэлектрических преобразователей — ±0,5 %, для других датчиков — ±0,25 %.

Выходные устройства:

Два выходных устройства для управления исполнительными механизмами.
Типы выходов: ПИД-регулятор (ВУ1) — Р, К, С, С3, Т, И, У; двухпозиционный регулятор (ВУ2) — Р, К, С, Т.
Возможность использования электромагнитных реле и цифроаналогового преобразователя (0…10 В).

Корпус и условия эксплуатации:

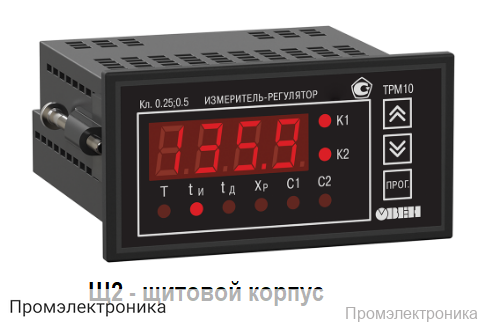

Щитовой корпус типа Щ2 с габаритами 96х48х100 мм.
Степень защиты корпуса — IP54 (со стороны передней панели).
Рабочая температура окружающей среды — –20...+50 °С.
Допустимое атмосферное давление — 84...106,7 кПа.
Относительная влажность воздуха — 30...80 % (при +35 °С и ниже, без конденсации влаги).

Комплектация:

Прибор ТРМ10
Комплект крепежных элементов (в зависимости от типа корпуса)
Два резистора 50,000 ± 0,025 Ом
Паспорт
Руководство по эксплуатации
Гарантийный талон

ТРМ10-Щ2.У.УР — это надежное решение для промышленной автоматизации, обеспечивающее точное измерение и эффективное управление технологическими процессами.
