ТРМ10-Щ2.У.ТТ - измеритель ПИД-регулятор одноканальный

Техническое описание ТРМ10-Щ2.У.ТТ

ТРМ10-Щ2.У.ТТ — это одноканальный измеритель и ПИД-регулятор, предназначенный для автоматизации технологических процессов с высокой точностью измерения и управления. Прибор широко применяется в системах контроля температуры, давления, влажности и других физических параметров на промышленных объектах.

Устройство оснащено универсальным входом, что позволяет подключать различные типы датчиков и сигналов, включая термопары, термопреобразователи сопротивления, а также токовые и напряженческие сигналы. Благодаря этому ТРМ10-Щ2.У.ТТ обеспечивает гибкость и универсальность применения в различных отраслях промышленности.

Основные технические характеристики:

• Питание: переменное напряжение 90…245 В, частота 47...63 Гц, потребляемая мощность не более 7 ВА.
• Встроенный источник питания: 24 ± 2,4 В, максимальный ток 80 мА для питания нормирующих преобразователей.
• Универсальный вход: 1 канал, поддержка широкого спектра датчиков (см. характеристики измерительных датчиков).
• Время опроса входа: не более 0,8 с для термопреобразователей сопротивления, не более 0,4 с для других датчиков.
• Погрешность измерения: ±0,5 % для термоэлектрических преобразователей, ±0,25 % для других датчиков.
• Выходные устройства: 2 канала, поддержка различных типов выходов для ПИД-регулятора и двухпозиционного регулятора (Р, К, С, С3, Т, И, У).

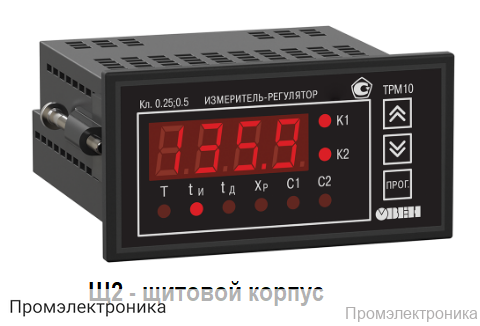

• Корпус: щитовой тип Щ2, габариты 96х48х100 мм, степень защиты IP54 (со стороны передней панели).
• Условия эксплуатации: температура окружающего воздуха –20...+50 °С, атмосферное давление 84...106,7 кПа, относительная влажность 30...80 % (без конденсации влаги при +35 °С и ниже).

ТРМ10-Щ2.У.ТТ поддерживает работу с различными типами термопар (K, J, N, S, R, B, A-1, A-2, A-3, T и др.), термопреобразователями сопротивления (Pt100, Pt500, Pt1000, Cu50, Cu100 и др.), а также с токовыми (0…5 мА, 0…20 мА, 4…20 мА) и напряженческими (–50…+50 мВ, 0…1 В) сигналами. Разрешающая способность прибора составляет 0,1 °С или 0,1 % в зависимости от типа сигнала.

В комплект поставки входят:

• Прибор ТРМ10
• Комплект крепежных элементов (в зависимости от типа корпуса)
• Два резистора 50,000 ± 0,025 Ом
• Паспорт
• Руководство по эксплуатации
• Гарантийный талон

Благодаря высокой точности, универсальности и надежности, ТРМ10-Щ2.У.ТТ является оптимальным решением для автоматизации и контроля технологических процессов на промышленных предприятиях.
