ТРМ10-Щ2.У.С3 - измеритель ПИД-регулятор одноканальный

Техническое описание ТРМ10-Щ2.У.С3

ТРМ10-Щ2.У.С3 — это одноканальный измеритель и ПИД-регулятор, предназначенный для автоматизации технологических процессов с высокими требованиями к точности и надежности управления. Прибор обеспечивает измерение, индикацию и регулирование температуры, а также других физических величин, поддерживая широкий спектр промышленных датчиков и сигналов.

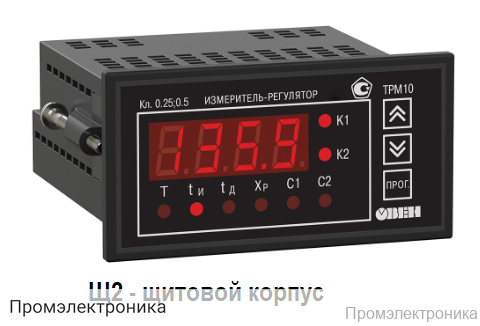

Питание и корпус: ТРМ10-Щ2.У.С3 работает от сети переменного тока с напряжением 90…245 В и частотой 47...63 Гц. Потребляемая мощность не превышает 7 ВА. Корпус выполнен в щитовом исполнении (Щ2) с габаритами 96х48х100 мм и степенью защиты IP54 со стороны передней панели, что обеспечивает надежную эксплуатацию в промышленных условиях.

Входные возможности:

• Один универсальный вход для подключения различных типов датчиков и сигналов.
• Поддержка термопреобразователей сопротивления (ТСМ, ТСП, ТСН), термопар (ТХК, ТЖК, ТНН, ТХА, ТПП, ТПР, ТВР, ТМК) и стандартных токовых/напряженческих сигналов (0–5 мА, 0–20 мА, 4–20 мА, –50…+50 мВ, 0–1 В).
• Диапазон измеряемых температур — от –240 до +2500 °С в зависимости от типа датчика.
• Разрешающая способность — 0,1 °С или 0,1 % (для токовых/напряженческих входов).
• Время опроса входа: не более 0,8 с для термопреобразователей сопротивления и 0,4 с для других датчиков.
• Погрешность измерения: ±0,5 % для термоэлектрических преобразователей, ±0,25 % для остальных датчиков.

Выходные устройства:

• Два выходных устройства для управления исполнительными механизмами.
• Первый выход — ПИД-регулятор (ВУ1) с поддержкой режимов Р, К, С, С3, Т, И, У.
• Второй выход — двухпозиционный регулятор (ВУ2) с режимами Р, К, С, Т.
• Тип выходного устройства С3 — три симисторные оптопары для управления трехфазной нагрузкой (выходное напряжение 4...6 В, максимальный ток 25 мА).

Условия эксплуатации:

• Температура окружающей среды: –20...+50 °С.
• Атмосферное давление: 84...106,7 кПа.
• Относительная влажность воздуха: 30...80 % (при +35 °С и ниже, без конденсации влаги).

Комплектация:

• Прибор ТРМ10
• Комплект крепежных элементов
• Два резистора 50,000 ± 0,025 Ом
• Паспорт
• Руководство по эксплуатации
• Гарантийный талон

ТРМ10-Щ2.У.С3 — это надежное решение для автоматизации и контроля технологических процессов, обеспечивающее высокую точность измерений, гибкость настройки и широкий выбор поддерживаемых датчиков и исполнительных устройств.
