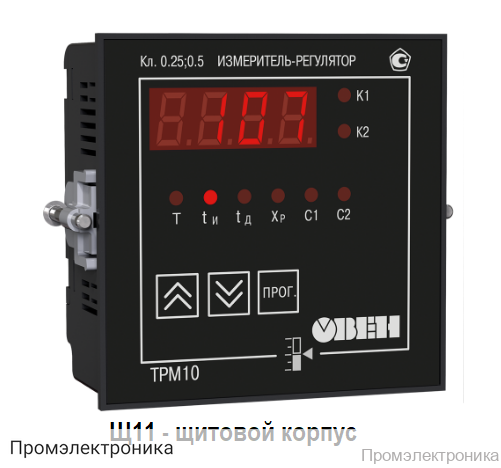

ТРМ10-Щ11.У.РР - измеритель ПИД-регулятор одноканальный

Техническое описание ТРМ10-Щ11.У.РР

ТРМ10-Щ11.У.РР — это одноканальный измеритель и ПИД-регулятор, предназначенный для автоматизации технологических процессов, требующих точного контроля и регулирования температуры, а также других физических параметров. Прибор отличается высокой точностью, универсальностью входов и надежностью работы в различных условиях эксплуатации.

Питание и энергопотребление

Работает от сети переменного тока с напряжением 90…245 В и частотой 47...63 Гц.
Потребляемая мощность не превышает 7 ВА.
Встроенный источник питания для нормирующих преобразователей: 24 ± 2,4 В, максимальный ток — 80 мА.

Универсальные входы

Один универсальный вход для подключения различных типов датчиков и сигналов.
Поддержка широкого спектра термопреобразователей сопротивления (ТСМ, ТСП, ТСН), термопар (ТХК, ТЖК, ТНН, ТХА, ТПП, ТПР, ТВР, ТМК) и стандартных токовых/напряженческих сигналов (0–5 мА, 0–20 мА, 4–20 мА, –50…+50 мВ, 0–1 В).
Время опроса входа: для термопреобразователей сопротивления — не более 0,8 с, для других датчиков — не более 0,4 с.
Предел основной приведенной погрешности измерения: для термоэлектрических преобразователей — ±0,5 %, для других датчиков — ±0,25 %.

Выходные устройства

Два выходных устройства на электромагнитных реле.
Первое реле предназначено для ПИД-регулирования (ВУ1) с максимальным током 4 А при 220 В.
Второе реле — для двухпозиционного регулирования (ВУ2) с максимальным током 8 А при 220 В.

Условия эксплуатации

Диапазон рабочих температур: –20...+50 °С.
Атмосферное давление: 84...106,7 кПа.
Относительная влажность воздуха: 30...80 % (при температуре до +35 °С без конденсации влаги).

Комплектация

Прибор ТРМ10
Комплект крепежных элементов (тип зависит от корпуса)
Два резистора 50,000 ± 0,025 Ом
Паспорт
Руководство по эксплуатации
Гарантийный талон

ТРМ10-Щ11.У.РР — это надежное решение для промышленной автоматизации, обеспечивающее точное измерение и эффективное управление технологическими процессами.
