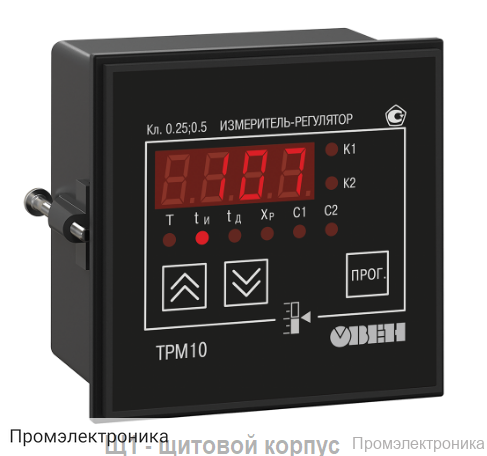

ТРМ10-Щ1.У.ТР - измеритель ПИД-регулятор одноканальный

Техническое описание ТРМ10-Щ1.У.ТР

ТРМ10-Щ1.У.ТР — это одноканальный измеритель и ПИД-регулятор, предназначенный для автоматизации процессов контроля и регулирования температуры, а также других физических параметров в промышленных и лабораторных условиях. Прибор отличается высокой точностью, универсальностью входов и широким диапазоном поддерживаемых датчиков, что делает его оптимальным решением для различных задач автоматизации.

Питание и энергопотребление:

• Рабочее напряжение переменного тока: 90…245 В
• Частота питающей сети: 47...63 Гц
• Потребляемая мощность: не более 7 ВА
• Встроенный источник питания для нормирующих преобразователей: 24 ± 2,4 В, максимальный ток — 80 мА

Универсальные входы:

• Количество универсальных входов: 1
• Поддержка различных типов датчиков: термопреобразователи сопротивления (ТСМ, ТСП, ТСН), термопары (ТХК, ТЖК, ТНН, ТХА, ТПП, ТПР, ТВР, ТМК), а также токовые и напряженческие сигналы (0…5 мА, 0…20 мА, 4…20 мА, –50…+50 мВ, 0…1 В)
• Время опроса входа: для термопреобразователей сопротивления — не более 0,8 с, для других датчиков — не более 0,4 с
• Предел основной приведенной погрешности измерения: для термоэлектрических преобразователей — ±0,5 %, для других датчиков — ±0,25 %

Выходные устройства:

• Количество выходных устройств: 2
• Типы выходных устройств:
  • ПИД-регулятор (ВУ1): электромагнитное реле, выход для управления твердотельным реле, транзисторные и симисторные выходы
  • Двухпозиционный регулятор (ВУ2): электромагнитное реле, транзисторные и симисторные выходы
• Электрические характеристики: электромагнитное реле — до 4 А (ПИД), до 8 А (двухпозиционный) при 220 В, выход для твердотельного реле — 4...6 В, макс. 25 мА

Корпус и условия эксплуатации:

• Тип корпуса: щитовой (Щ1)
• Габаритные размеры: 96х96х65 мм
• Степень защиты: IP54 (со стороны передней панели)
• Диапазон рабочих температур: –20...+50 °С
• Атмосферное давление: 84...106,7 кПа
• Относительная влажность: 30...80 % (при +35 °С и ниже, без конденсации влаги)

Комплектация:

• Прибор ТРМ10
• Комплект крепежных элементов (в зависимости от типа корпуса)
• Резисторы 50,000 ± 0,025 Ом — 2 шт.
• Паспорт
• Руководство по эксплуатации
• Гарантийный талон

ТРМ10-Щ1.У.ТР — это надежный и функциональный прибор для точного измерения и регулирования, который легко интегрируется в современные системы автоматизации и обеспечивает стабильную работу в различных условиях эксплуатации.
