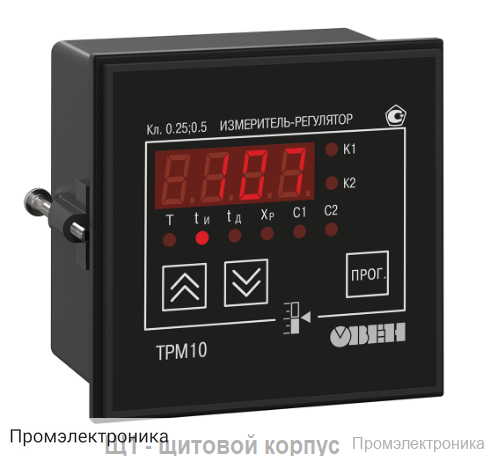

ТРМ10-Щ1.У.ИР - измеритель ПИД-регулятор одноканальный

Техническое описание ТРМ10-Щ1.У.ИР

ТРМ10-Щ1.У.ИР — это одноканальный измеритель и ПИД-регулятор, предназначенный для автоматизации технологических процессов, требующих точного контроля и регулирования температуры, давления, уровня и других физических параметров. Прибор отличается высокой точностью, универсальностью входов и широкими возможностями по подключению различных типов датчиков и исполнительных устройств.

Питание и энергопотребление:

• Рабочее напряжение переменного тока: 90…245 В
• Частота питающей сети: 47...63 Гц
• Потребляемая мощность: не более 7 ВА
• Встроенный источник питания для нормирующих преобразователей: 24 ± 2,4 В, максимальный ток — 80 мА

Входные цепи:

• Количество универсальных входов: 1
• Поддержка широкого спектра датчиков: термопреобразователи сопротивления (ТСМ, ТСП, ТСН), термопары (ТХК, ТЖК, ТНН, ТХА, ТПП, ТПР, ТВР, ТМК), а также токовые и напряженческие сигналы (0…5 мА, 0…20 мА, 4…20 мА, –50…+50 мВ, 0…1 В)
• Время опроса входа: для термопреобразователей сопротивления — не более 0,8 с, для других датчиков — не более 0,4 с
• Погрешность измерения: для термоэлектрических преобразователей — ±0,5 %, для других датчиков — ±0,25 %

Выходные устройства:

• Количество выходных устройств: 2
• Типы выходов: ПИД-регулятор (ВУ1) — Р, К, С, С3, Т, И, У; двухпозиционный регулятор (ВУ2) — Р, К, С, Т
• Возможность подключения электромагнитных реле и цифроаналоговых преобразователей (4…20 мА)

Условия эксплуатации:

• Температура окружающей среды: –20...+50 °С
• Атмосферное давление: 84...106,7 кПа
• Относительная влажность воздуха: 30...80 % (при +35 °С и ниже, без конденсации влаги)

Корпус и габариты:

• Тип корпуса: щитовой Щ1
• Габаритные размеры: 96х96х65 мм
• Степень защиты: IP54 (со стороны передней панели)

Комплектация:

• Прибор ТРМ10
• Комплект крепежных элементов (в зависимости от типа корпуса)
• Два резистора 50,000 ± 0,025 Ом
• Паспорт
• Руководство по эксплуатации
• Гарантийный талон

ТРМ10-Щ1.У.ИР — это надежное решение для промышленной автоматизации, обеспечивающее гибкость настройки, высокую точность измерений и широкий выбор поддерживаемых датчиков и выходных устройств.
