ТРМ10-Д.У2.РР - измеритель ПИД-регулятор одноканальный

Техническое описание ТРМ10-Д.У2.РР

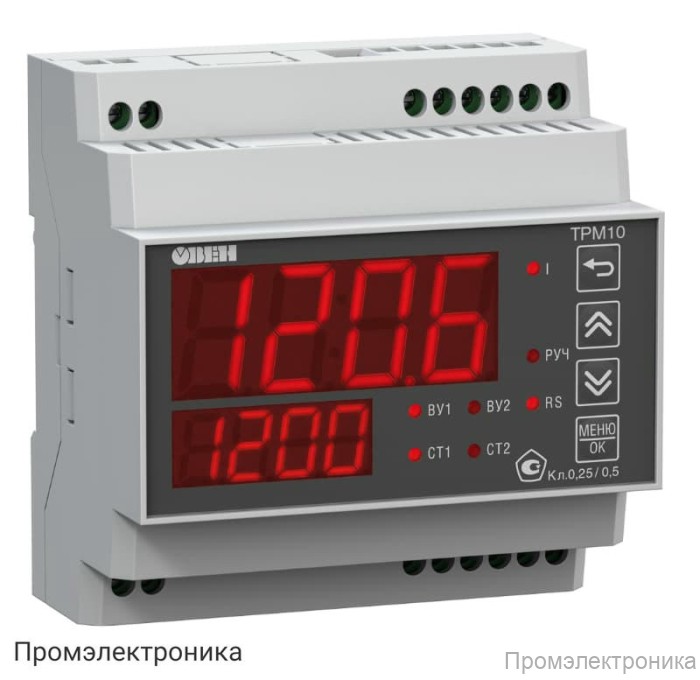

ТРМ10-Д.У2.РР — это одноканальный измеритель и ПИД-регулятор, предназначенный для автоматизации технологических процессов с возможностью точного поддержания заданных параметров. Прибор выполнен в компактном корпусе для установки на DIN-рейку (размеры 72х90х58 мм, степень защиты IP20), что обеспечивает удобство монтажа в шкафах управления и распределительных щитах.

Данный регулятор поддерживает ПИД-регулирование и оснащён универсальным входом, что позволяет подключать широкий спектр датчиков температуры и сигналов:

• Термопреобразователи сопротивления (ТСМ, ТСП, ТСН) различных типов
• Термоэлектрические преобразователи (термопары: ТХК, ТЖК, ТНН, ТХА, ТПП, ТПР, ТВР, ТМК)
• Аналоговые сигналы: ток (0–5 мА, 0–20 мА, 4–20 мА), напряжение (–50…+50 мВ, 0–1 В)

Основные технические характеристики:

• Питание: переменный ток 90…245 В, частота 47...63 Гц
• Потребляемая мощность: не более 7 ВА
• Встроенный источник питания для датчиков: 24 ± 2,4 В, максимальный ток 80 мА
• Количество универсальных входов: 1
• Время опроса входа: до 0,8 с для термопреобразователей сопротивления, до 0,4 с для других датчиков
• Погрешность измерения: ±0,5 % для термоэлектрических преобразователей, ±0,25 % для других датчиков
• Количество выходных устройств: 2 (тип — электромагнитное реле)
• Максимальный ток коммутации реле: 4 А (ПИД-регулирование), 8 А (двухпозиционное регулирование) при 220 В, 50 Гц

Условия эксплуатации:

• Температура окружающей среды: –20...+50 °С
• Атмосферное давление: 84...106,7 кПа
• Относительная влажность: 30...80 % (при +35 °С и ниже, без конденсации влаги)

Комплектация устройства включает сам прибор, комплект крепежных элементов, два резистора 50 Ом, паспорт, руководство по эксплуатации и гарантийный талон. Гарантия на изделие — 5 лет.

ТРМ10-Д.У2.РР — это надёжное решение для промышленной автоматизации, обеспечивающее высокую точность измерения и управления технологическими процессами.
