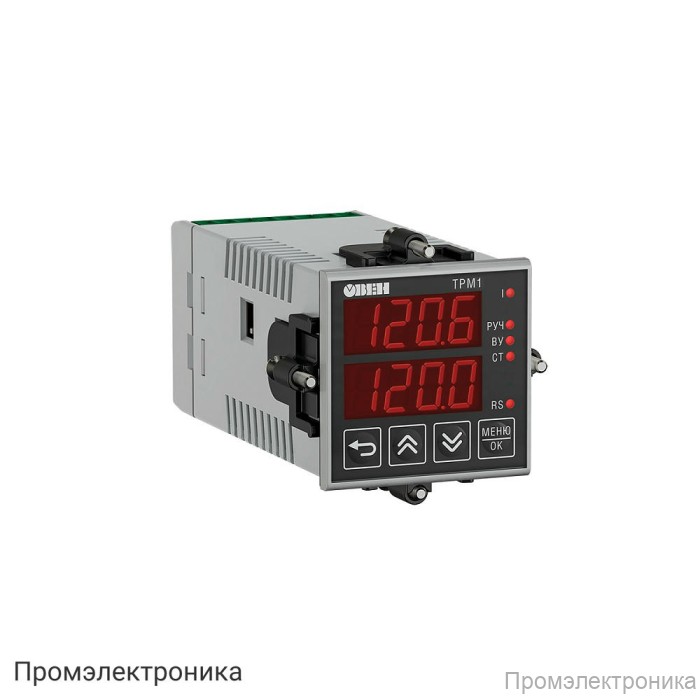

ТРМ1-Щ5.У2.С - обновленный одноканальный измеритель-регулятор

ТРМ1-Щ5.У2.С — одноканальный измеритель-регулятор с универсальным входом

ТРМ1-Щ5.У2.С — это обновлённый одноканальный измеритель-регулятор, предназначенный для точного контроля и регулирования технологических процессов. Устройство выполнено в компактном щитовом корпусе типа Щ5 (размеры 48×48×102 мм, степень защиты IP54 со стороны передней панели), что обеспечивает удобство монтажа и эксплуатации в промышленных условиях.

Основные особенности:

• Врезной монтаж в щит, что позволяет интегрировать прибор в существующие системы управления.
• Двухпозиционное регулирование для поддержания заданных параметров процесса.
• Универсальный измерительный вход (У2), поддерживающий широкий спектр датчиков и сигналов.
• Симисторная оптопара на выходе (тип С) с максимальным током 50 мА и напряжением до 250 В.
• Отсутствие интерфейса RS-485, что упрощает конфигурацию и эксплуатацию прибора.

Технические характеристики:

• Питание: ~90…264 В (номинальное 230 В) или =21…120 В (номинальное 24 В).
• Частота питающего напряжения: 50/60 Гц.
• Потребляемая мощность: не более 10 ВА.
• Встроенный источник питания для преобразователей: 24 ± 2,4 В, ток до 50 мА.
• Один универсальный вход для подключения различных типов датчиков:
• Термопреобразователи сопротивления (Pt100, Cu50, Ni100 и др.)
• Термоэлектрические преобразователи (термопары типов K, J, S, R, B, N, T, E и др.)
• Пирометры (РК-15, РК-20, РС-20, РС-25)
• Унифицированные сигналы: токовые (0–5 мА, 0–20 мА, 4–20 мА) и напряженческие (–50…+50 мВ, 0–1 В)
• Время опроса входа: не более 1 секунды.
• Погрешность измерения: ±0,5 % для термопар с компенсацией холодного спая, ±0,25 % для остальных датчиков.
• Один выходной канал — симисторная оптопара (тип С): ток до 50 мА, напряжение до 250 В (50 Гц), импульсный режим до 500 мА (не более 5 мс), максимальное коммутируемое напряжение — 600 В.

Условия эксплуатации:

• Температура окружающей среды: –40...+50 °С.
• Атмосферное давление: 84...106,7 кПа.
• Относительная влажность воздуха: не более 85 % при +35 °С и ниже без конденсации влаги.

ТРМ1-Щ5.У2.С — это надёжное решение для автоматизации и контроля технологических процессов, обеспечивающее высокую точность измерений и широкий выбор поддерживаемых датчиков.
