ТРМ1-Щ5.У2.К - обновленный одноканальный измеритель-регулятор

ТРМ1-Щ5.У2.К — одноканальный измеритель-регулятор с универсальным входом

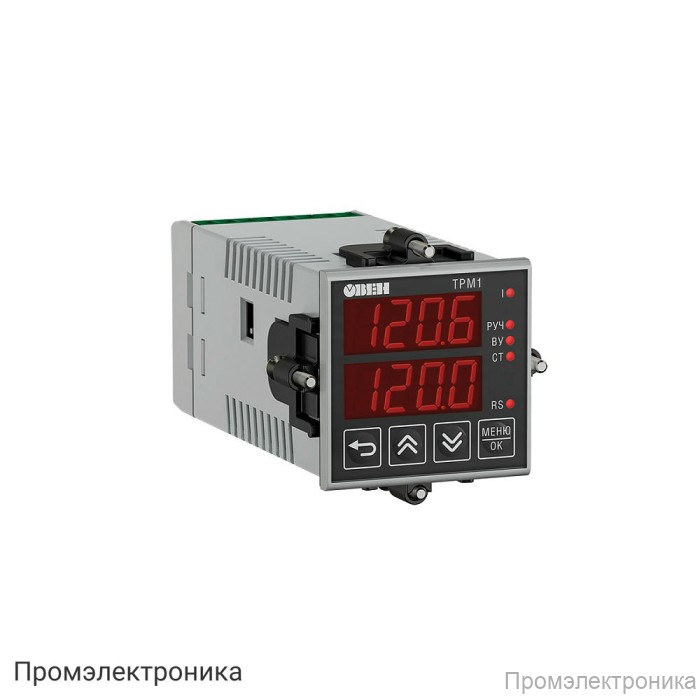

ТРМ1-Щ5.У2.К — это обновленная модель одноканального измерителя-регулятора, предназначенная для точного контроля и регулирования технологических процессов в промышленности. Устройство выполнено в компактном щитовом корпусе типа Щ5 с габаритами 48×48×102 мм и степенью защиты IP54, что обеспечивает надежную работу в сложных условиях эксплуатации.

Данный прибор оснащен универсальным измерительным входом (тип У2), что позволяет подключать широкий спектр датчиков:

• термопреобразователи сопротивления (Pt100, Cu50, Ni100 и др.);
• термопары различных типов (K, J, S, R, B, N, T, E, L и др.);
• унифицированные сигналы тока (0–5 мА, 0–20 мА, 4–20 мА);
• унифицированные сигналы напряжения (–50…+50 мВ, 0–1 В);
• пирометры (РК-15, РК-20, РС-20, РС-25).

ТРМ1-Щ5.У2.К поддерживает двухпозиционное регулирование и оснащен одним выходным устройством — транзисторной оптопарой n-p-n-типа (тип К), рассчитанной на ток до 400 мА и напряжение до 60 В. Это позволяет использовать прибор для управления различными исполнительными механизмами и сигнализацией.

Основные технические характеристики:

• Питание: ~90…264 В (номинальное 230 В) или =21…120 В (номинальное 24 В);
• Потребляемая мощность: не более 10 ВА;
• Частота питающей сети: 50/60 Гц;
• Время опроса входа: не более 1 секунды;
• Предел основной приведенной погрешности измерения: ±0,5 % для термопар, ±0,25 % для остальных датчиков;
• Количество каналов: 1;
• Количество выходных устройств: 1;
• Корпус: врезной в щит, степень защиты IP54 (по передней панели);
• Диапазон рабочих температур: –40...+50 °С;
• Относительная влажность: до 85 % при +35 °С без конденсации влаги;
• Атмосферное давление: 84...106,7 кПа.

Устройство не оснащено интерфейсом RS-485, что делает его оптимальным решением для автономных систем управления и контроля. Благодаря универсальности входа и надежности выходного сигнала, ТРМ1-Щ5.У2.К широко применяется в системах автоматизации, где требуется точное измерение и регулирование температуры, давления, уровня и других физических параметров.
