ТРМ1-Щ2.У.У - измеритель-регулятор одноканальный

Техническое описание ТРМ1-Щ2.У.У

ТРМ1-Щ2.У.У — это одноканальный измеритель-регулятор, предназначенный для точного контроля и регулирования технологических процессов в промышленности. Устройство отличается универсальностью, высокой точностью измерений и надежностью эксплуатации в различных условиях. Благодаря наличию универсального входа и широкому диапазону поддерживаемых датчиков, прибор может использоваться для измерения температуры, тока и напряжения, а также для работы с различными типами термопар и термопреобразователей сопротивления.

Основные характеристики:

• Питание: переменное напряжение 90…245 В, частота 47...63 Гц, потребляемая мощность не более 7 ВА.
• Встроенный источник питания: 24 ± 2,4 В, максимальный ток 80 мА.
• Универсальный вход: 1 канал, поддержка различных типов датчиков (термопары, термопреобразователи сопротивления, токовые и напряженческие сигналы).
• Время опроса входа: не более 0,8 с для термопреобразователей сопротивления, не более 0,4 с для других датчиков.
• Погрешность измерения: ±0,5 % для термоэлектрических преобразователей, ±0,25 % для других датчиков.
• Выходное устройство: 1 цифроаналоговый преобразователь (параметр–напряжение 0…10 В), нагрузка не менее 2 кОм, напряжение питания 16...30 В постоянного тока.

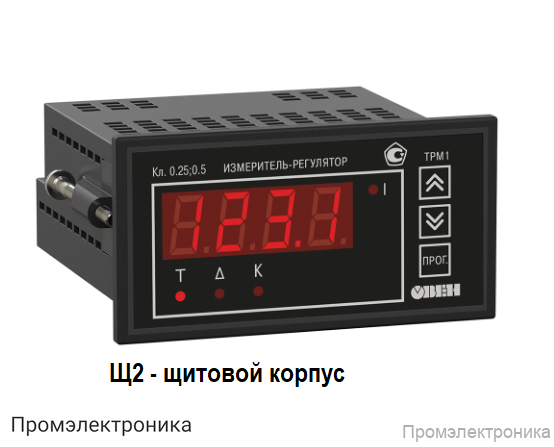

• Корпус: щитовой тип Щ2, габариты 96х48х100 мм, степень защиты IP54 (со стороны передней панели).
• Условия эксплуатации: температура окружающего воздуха –20...+50 °С, атмосферное давление 84...106,7 кПа, относительная влажность 30...80 % (при +35 °С и ниже, без конденсации влаги).

Поддерживаемые типы датчиков:

• Термопреобразователи сопротивления: ТСМ (Cu50, Cu100, Cu500, Cu1000), ТСП (Pt50, Pt100, Pt500, Pt1000), ТСН (100Н, 500Н, 1000Н).
• Термопары: ТХК (L), ТЖК (J), ТНН (N), ТХА (K), ТПП (S, R), ТПР (B), ТВР (A-1, A-2, A-3), ТМК (T).
• Сигналы тока: 0…5 мА, 0…20 мА, 4…20 мА.
• Сигналы напряжения: –50…+50 мВ, 0…1 В.

Комплектация:

• Измеритель-регулятор ТРМ1-Щ2.У.У
• Паспорт
• Руководство по эксплуатации
• Крепежные элементы

ТРМ1-Щ2.У.У обеспечивает надежную и точную работу в автоматизированных системах управления, подходит для использования в различных отраслях промышленности, где требуется контроль и регулирование технологических параметров.
