ТРМ1-Щ2.У.С3 - измеритель-регулятор одноканальный

Техническое описание измерителя-регулятора ТРМ1-Щ2.У.С3

ТРМ1-Щ2.У.С3 — это одноканальный измеритель-регулятор, предназначенный для контроля и управления технологическими процессами с использованием различных типов датчиков температуры и аналоговых сигналов. Устройство отличается высокой точностью измерения, универсальностью входов и надежностью работы в промышленных условиях.

Питание и энергопотребление:

Рабочее напряжение переменного тока: 90…245 В
Частота питающей сети: 47...63 Гц
Потребляемая мощность: не более 7 ВА
Встроенный источник питания для нормирующих преобразователей: 24 ± 2,4 В, максимальный ток — 80 мА

Универсальные входы:

Количество универсальных входов: 1
Поддержка различных типов датчиков: термопреобразователи сопротивления (ТСМ, ТСП, ТСН), термопары (ТХК, ТЖК, ТНН, ТХА, ТПП, ТПР, ТВР, ТМК), а также аналоговые сигналы (ток 0…5 мА, 0…20 мА, 4…20 мА, напряжение –50…+50 мВ, 0…1 В)
Время опроса входа: для термопреобразователей сопротивления — не более 0,8 с, для других датчиков — не более 0,4 с
Предел основной приведенной погрешности измерения: для термоэлектрических преобразователей — ±0,5 %, для других датчиков — ±0,25 %

Выходные устройства:

Количество выходных устройств: 1
Тип выходного устройства: С3 — три симисторные оптопары для управления трехфазной нагрузкой
Электрические характеристики: 50 мА на каждую оптопару при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)

Корпус и условия эксплуатации:

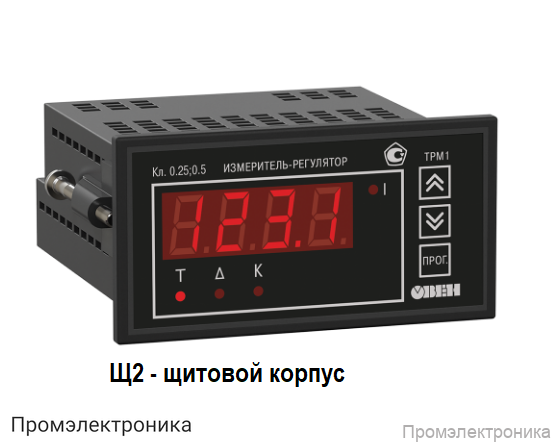

Тип корпуса: щитовой Щ2
Габаритные размеры: 96х48х100 мм
Степень защиты: IP54 (со стороны передней панели)
Диапазон рабочих температур: –20...+50 °С
Атмосферное давление: 84...106,7 кПа
Относительная влажность воздуха: 30...80 % (при +35 °С и ниже, без конденсации влаги)

Комплектация:

Измеритель-регулятор ТРМ1-Щ2.У.С3 — 1 шт.
Паспорт — 1 шт.
Руководство по эксплуатации — 1 шт.
Крепежные элементы — 1 комплект

ТРМ1-Щ2.У.С3 обеспечивает надежное и точное управление технологическими процессами, поддерживает широкий спектр датчиков и сигналов, что делает его универсальным решением для автоматизации различных объектов.
