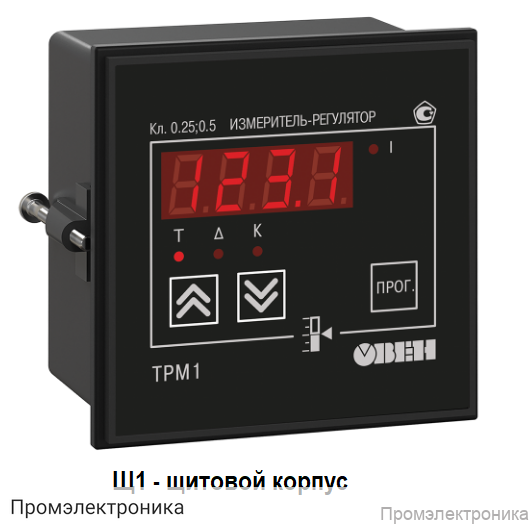

ТРМ1-Щ1.У.У - измеритель-регулятор одноканальный

Техническое описание измерителя-регулятора ТРМ1-Щ1.У.У

ТРМ1-Щ1.У.У — это одноканальный измеритель-регулятор, предназначенный для измерения, контроля и регулирования технологических параметров в различных промышленных и лабораторных системах автоматизации. Устройство отличается высокой точностью, универсальностью входов и надежностью эксплуатации в сложных условиях.

Основные особенности:

• Одноканальный режим работы, что обеспечивает простоту интеграции в системы с ограниченным числом контролируемых параметров.
• Универсальный вход для подключения различных типов датчиков и сигналов, включая термопреобразователи сопротивления, термопары, а также стандартные токовые и напряженческие сигналы.
• Высокая точность измерения: для термоэлектрических преобразователей — ±0,5 %, для других датчиков — ±0,25 %.
• Быстрое время опроса входа: не более 0,8 с для термопреобразователей сопротивления и не более 0,4 с для других датчиков.
• Цифроаналоговый выходной преобразователь с диапазоном 0…10 В, что позволяет использовать прибор для управления исполнительными устройствами.

Технические характеристики:

• Питание: переменный ток 90…245 В, частота 47...63 Гц, потребляемая мощность не более 7 ВА.
• Встроенный источник питания для нормирующих преобразователей: 24 ± 2,4 В, максимальный ток — 80 мА.
• Количество универсальных входов: 1.
• Количество выходных устройств: 1, тип — цифроаналоговый преобразователь «параметр–напряжение 0…10 В».
• Электрические характеристики выхода: нагрузка не менее 2 кОм, напряжение питания 16...30 В постоянного тока.
• Габаритные размеры корпуса: 96х96х65 мм, степень защиты IP54 (со стороны передней панели).

Совместимость с датчиками:

• Термопреобразователи сопротивления: ТСМ (Cu50, Cu100, Cu500, Cu1000), ТСП (Pt50, Pt100, Pt500, Pt1000), ТСН (100Н, 500Н, 1000Н).
• Термопары: ТХК (L), ТЖК (J), ТНН (N), ТХА (K), ТПП (S, R), ТПР (B), ТВР (A-1, A-2, A-3), ТМК (T).
• Стандартные сигналы: токовые (0…5 мА, 0…20 мА, 4…20 мА), напряженческие (–50…+50 мВ, 0…1 В).
• Диапазон измеряемых температур: от –240 до +2500 °С в зависимости от типа датчика.

Условия эксплуатации:

• Температура окружающего воздуха: –20...+50 °С.
• Атмосферное давление: 84...106,7 кПа.
• Относительная влажность воздуха: 30...80 % (при +35 °С и ниже, без конденсации влаги).

Комплектация:

• Измеритель-регулятор ТРМ1-Щ1.У.У
• Паспорт
• Руководство по эксплуатации
• Крепежные элементы

ТРМ1-Щ1.У.У — это надежное решение для автоматизации процессов, требующих точного контроля и регулирования температуры и других технологических параметров.
