ТРМ1-Щ1.У.Т - измеритель-регулятор одноканальный

Техническое описание ТРМ1-Щ1.У.Т

ТРМ1-Щ1.У.Т — это одноканальный измеритель-регулятор, предназначенный для автоматизации процессов контроля и управления температурой и другими физическими величинами в различных промышленных и лабораторных системах. Устройство отличается высокой точностью измерения, универсальностью входов и надежностью эксплуатации в сложных условиях.

Питание и энергопотребление

• Работает от сети переменного тока с напряжением 90…245 В и частотой 47...63 Гц.
• Потребляемая мощность не превышает 7 ВА, что обеспечивает экономичность использования.
• Встроенный источник питания для нормирующих преобразователей с напряжением 24 ± 2,4 В и максимальным током 80 мА.

Универсальные входы

• Один универсальный вход для подключения различных типов датчиков и сигналов.
• Поддержка широкого спектра термопреобразователей сопротивления (ТСМ, ТСП, ТСН), термопар (ТХК, ТЖК, ТНН, ТХА, ТПП, ТПР, ТВР, ТМК) и стандартных токовых/напряженческих сигналов (0–5 мА, 0–20 мА, 4–20 мА, –50…+50 мВ, 0–1 В).
• Время опроса входа: не более 0,8 с для термопреобразователей сопротивления и не более 0,4 с для других датчиков.
• Погрешность измерения: ±0,5 % для термоэлектрических преобразователей, ±0,25 % для других датчиков.

Выходные устройства

• Один выход для управления твердотельным реле.
• Выходное напряжение 4...6 В, максимальный выходной ток 25 мА.

Корпус и условия эксплуатации

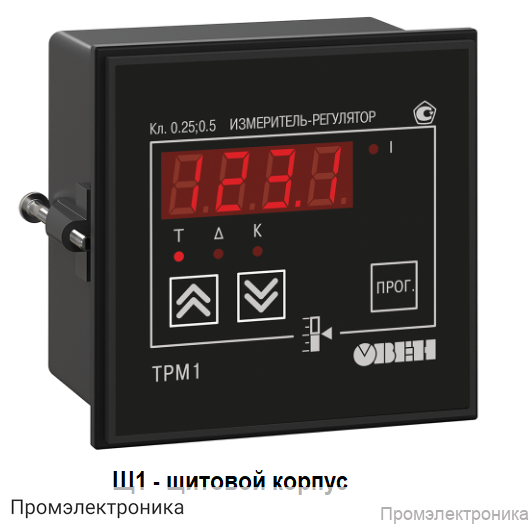

• Щитовой корпус типа Щ1 с габаритами 96х96х65 мм.
• Степень защиты корпуса — IP54 со стороны передней панели.
• Рабочий диапазон температур: –20...+50 °С.
• Допустимое атмосферное давление: 84...106,7 кПа.
• Относительная влажность воздуха: 30...80 % при температуре до +35 °С без конденсации влаги.

Комплектация

• Измеритель-регулятор ТРМ1-Щ1.У.Т
• Паспорт
• Руководство по эксплуатации
• Крепежные элементы

ТРМ1-Щ1.У.Т — это надежное решение для точного контроля и регулирования технологических процессов, обеспечивающее гибкость настройки и совместимость с различными типами датчиков.
