ТРМ1-Н.У.У - измеритель-регулятор одноканальный

Техническое описание измерителя-регулятора ТРМ1-Н.У.У

ТРМ1-Н.У.У — это одноканальный измеритель-регулятор, предназначенный для измерения, контроля и регулирования технологических параметров в различных промышленных и лабораторных системах автоматизации. Устройство обеспечивает высокую точность измерения и надежность работы, что делает его оптимальным решением для задач автоматизации процессов, требующих постоянного мониторинга и управления.

Питание и энергопотребление:

• Диапазон напряжения питания переменного тока: 90…245 В
• Частота напряжения питания: 47...63 Гц
• Потребляемая мощность: не более 7 ВА
• Встроенный источник питания для нормирующих преобразователей: 24 ± 2,4 В, максимальный ток — 80 мА

Входные характеристики:

• Количество универсальных входов: 1
• Поддержка различных типов датчиков: термопреобразователи сопротивления, термопары, токовые и напряженческие сигналы
• Время опроса входа: для термопреобразователей сопротивления — не более 0,8 с, для других датчиков — не более 0,4 с
• Предел основной приведенной погрешности измерения: для термоэлектрических преобразователей — ±0,5 %, для других датчиков — ±0,25 %

Выходные устройства:

• Количество выходных устройств: 1
• Тип выходного устройства: цифроаналоговый преобразователь «параметр–напряжение 0…10 В»
• Электрические характеристики: нагрузка не менее 2 кОм, напряжение питания 16...30 В постоянного тока

Корпус и условия эксплуатации:

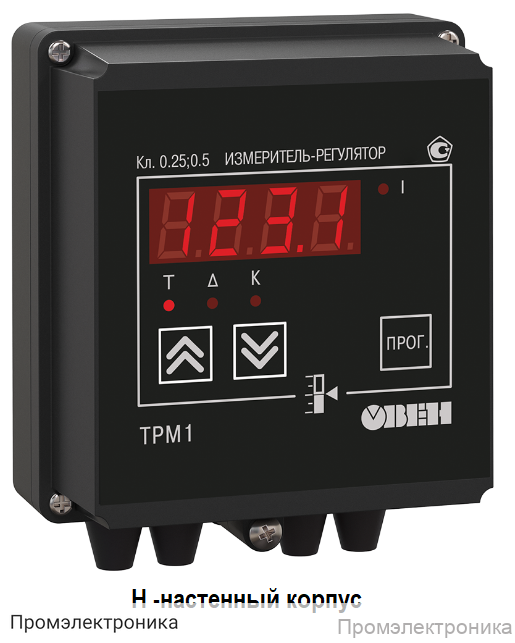

• Исполнение корпуса: настенное
• Габаритные размеры: 130х105х65 мм
• Степень защиты: IP44
• Диапазон рабочих температур: –20...+50 °С
• Атмосферное давление: 84...106,7 кПа
• Относительная влажность воздуха: 30...80 % (при +35 °С и ниже, без конденсации влаги)

Поддерживаемые типы датчиков:

• Термопреобразователи сопротивления: ТСМ (Cu50, Cu100, Cu500, Cu1000), ТСП (Pt50, Pt100, Pt500, Pt1000), ТСН (100Н, 500Н, 1000Н)
• Термопары: ТХК (L), ТЖК (J), ТНН (N), ТХА (K), ТПП (S, R), ТПР (B), ТВР (A-1, A-2, A-3), ТМК (T)
• Сигналы тока: 0…5 мА, 0…20 мА, 4…20 мА
• Сигналы напряжения: –50…+50 мВ, 0…1 В

Комплектация:

• Измеритель-регулятор ТРМ1-Н.У.У
• Паспорт
• Руководство по эксплуатации
• Крепежные элементы

Благодаря универсальности входов и поддержке широкого спектра датчиков, ТРМ1-Н.У.У может быть интегрирован в различные системы автоматизации для решения задач по измерению и регулированию температуры, тока и напряжения. Компактные размеры и высокая степень защиты корпуса позволяют использовать прибор в условиях повышенной влажности и запыленности.
