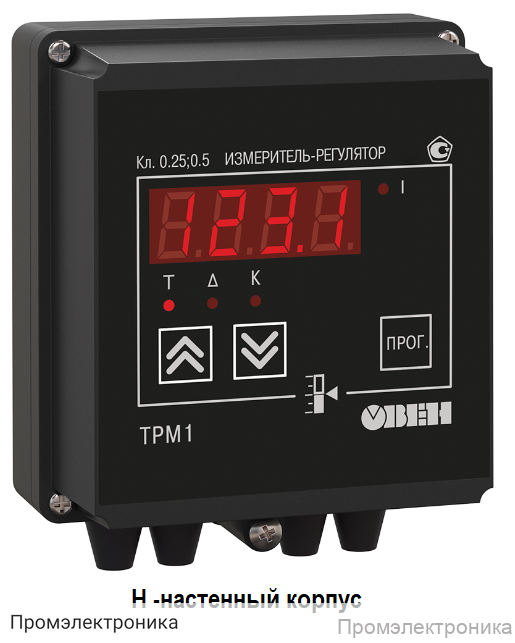

ТРМ1-Н.У.И - измеритель-регулятор одноканальный

Техническое описание ТРМ1-Н.У.И

ТРМ1-Н.У.И — это одноканальный измеритель-регулятор, предназначенный для измерения, контроля и регулирования технологических параметров в различных промышленных и лабораторных процессах. Устройство отличается высокой точностью, универсальностью входов и надежностью эксплуатации, что делает его оптимальным решением для автоматизации систем управления температурой, давлением, влажностью и другими физическими величинами.

Питание и энергопотребление:

• Диапазон напряжения питания переменного тока: 90…245 В
• Частота питающего напряжения: 47...63 Гц
• Потребляемая мощность: не более 7 ВА
• Встроенный источник питания для нормирующих преобразователей: 24 ± 2,4 В, максимальный ток — 80 мА

Универсальные входы:

• Количество универсальных входов: 1
• Поддержка различных типов датчиков: термопреобразователи сопротивления (ТСМ, ТСП, ТСН), термопары (ТХК, ТЖК, ТНН, ТХА, ТПП, ТПР, ТВР, ТМК), а также токовые и напряженческие сигналы
• Время опроса входа: для термопреобразователей сопротивления — не более 0,8 с, для других датчиков — не более 0,4 с
• Предел основной приведенной погрешности измерения: для термоэлектрических преобразователей — ±0,5 %, для других датчиков — ±0,25 %

Выходные устройства:

• Количество выходных устройств: 1
• Тип выхода: цифроаналоговый преобразователь «параметр–ток 4…20 мА»
• Электрические характеристики: нагрузка 100…800 Ом, напряжение питания 12...30 В постоянного тока

Корпус и условия эксплуатации:

• Габаритные размеры (настенный вариант): 130х105х65 мм
• Степень защиты корпуса: IP44
• Диапазон рабочих температур: –20...+50 °С
• Атмосферное давление: 84...106,7 кПа
• Относительная влажность воздуха: 30...80 % (при +35 °С и ниже, без конденсации влаги)

Совместимость с измерительными датчиками: ТРМ1-Н.У.И поддерживает широкий спектр датчиков, включая медные и платиновые термопреобразователи сопротивления, термопары различных типов (L, J, N, K, S, R, B, A-1, A-2, A-3, T), а также токовые и напряженческие сигналы. Диапазоны измерения температуры варьируются от –240 до +2500 °С в зависимости от типа датчика, разрешающая способность — 0,1 °С или 1 °С для высоких температур.

Комплектация:

• Измеритель-регулятор ТРМ1-Н.У.И
• Паспорт
• Руководство по эксплуатации
• Крепежные элементы

Благодаря универсальности, точности и надежности, ТРМ1-Н.У.И широко применяется в системах автоматизации технологических процессов, обеспечивая эффективный контроль и управление параметрами в различных отраслях промышленности.
