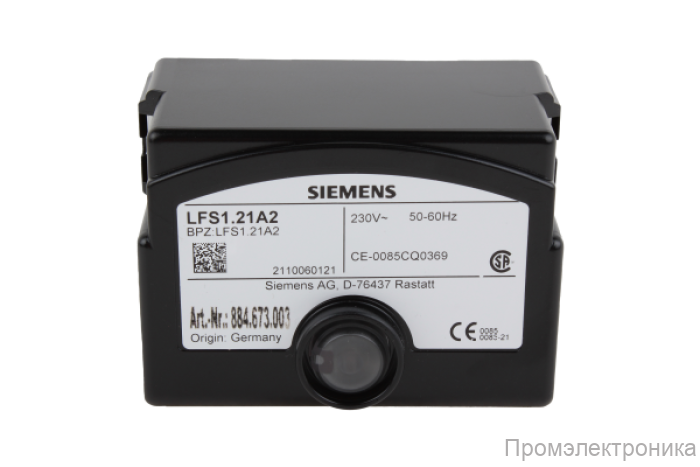

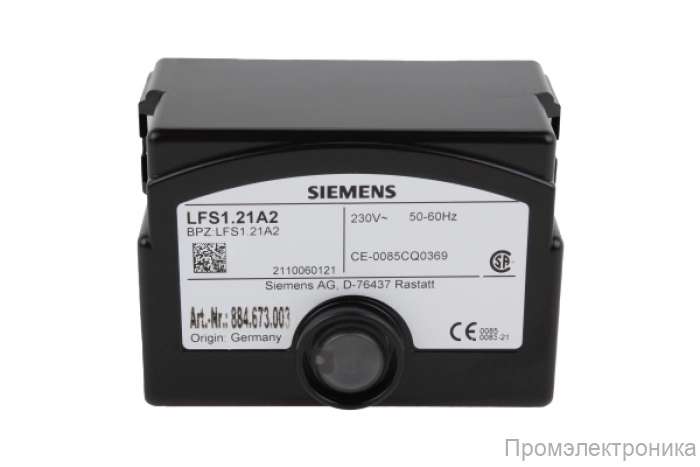

Топочный автомат Siemens LFS1.21A2

Топочный автомат Siemens LFS1.21A2: Безопасность и Эффективность Управления Горением

Топочный автомат Siemens LFS1.21A2 представляет собой современное микропроцессорное устройство, разработанное для обеспечения высочайшего уровня безопасности и эффективности при управлении газовыми, жидкотопливными и комбинированными горелками с прерывистым режимом работы. Этот менеджер горения является ключевым элементом в системах автоматизации котельного и технологического оборудования, осуществляя непрерывный контроль пламени и управляя всеми этапами работы горелки.

Компания "Промэлектроника" является официальным дилером Siemens, что гарантирует подлинность оборудования, квалифицированную техническую поддержку и сервис.

Назначение и Ключевые Области Применения

Основная функция автомата LFS1.21A2 — это безопасная эксплуатация горелочных устройств. Он предназначен для использования в широком спектре оборудования:

• Промышленные горелки: Устанавливается на теплогенераторах, в печах и технологических установках, где требуется высокий уровень надежности и безопасности, вплоть до SIL3.
• Отопительные системы: Применяется в котельных установках средней и большой мощности для отопления коммерческих и промышленных объектов.
• Сложные системы горения: Идеально подходит для установок с двойным контролем пламени (одно пламя контролируется двумя автоматами) или многопламенных установок, где несколько горелок управляются централизованно.
• Интеграция с ПЛК: Может работать совместно с программируемыми логическими контроллерами (ПЛК), например, Simatic, для создания сложных и гибких систем управления горением.

Устройство является прямой и усовершенствованной заменой для автоматов горения предыдущего поколения, таких как LFE10.

Функциональные Преимущества и Безопасность

Siemens LFS1.21A2 обладает рядом передовых функций, которые выделяют его на фоне аналогов:

• Высочайший уровень безопасности: В зависимости от типа датчика, автомат обеспечивает разный уровень полноты безопасности (SIL). При работе с ионизационным зондом достигается уровень SIL3, а при работе с УФ-датчиками серии QRA — SIL2. Это позволяет использовать устройство в самых ответственных применениях.
• Гибкий контроль пламени: LFS1.21A2 может работать с различными типами датчиков:
  • Ионизационный зонд: Для надежного контроля газового пламени.
  • УФ-датчики пламени: Серии QRA2/QRA2M, QRA4/QRA4M, QRA10/QRA10M для контроля пламени при сжигании газа и жидкого топлива.
  • Возможно одновременное подключение ионизационного зонда и УФ-датчика.
• Информативная диагностика: Устройство оснащено многоцветным светодиодным индикатором, встроенным в кнопку сброса. Он отображает все рабочие состояния:
  • Зеленый: Нормальная работа, пламя стабильно.
  • Мигающий зеленый: Слабый сигнал пламени, требуется проверка.
  • Желтый: Режим ожидания или подготовка к розжигу.
  • Красный: Аварийная блокировка.
  • Мигающий желто-красный: Пониженное напряжение в сети. При возникновении аварии, нажав и удерживая кнопку сброса более 3 секунд, можно активировать режим визуальной диагностики, где количество миганий красного светодиода укажет на конкретную причину сбоя (например, 10 вспышек указывают на неисправность датчика пламени).
• Гибкая интеграция и настройка: Наличие интерфейса связи BCI (Burner Communication Interface) позволяет подключать внешние устройства, такие как выносной дисплей AZL2 или ПК через адаптер OCI. Это открывает возможности для:
  • Тонкой настройки параметров: Регулировка чувствительности к пламени, времени реакции на появление и срыв пламени.
  • Мониторинга в реальном времени: Отображение текущей силы сигнала пламени и других рабочих параметров.
• Аналоговый выход 0...10 В: Автомат имеет аналоговый выход на клемме 7, напряжение на котором прямо пропорционально силе сигнала пламени. Это позволяет легко интегрировать его с внешними измерительными приборами или аналоговыми входами ПЛК.
• Защита от колебаний напряжения: Встроенная функция контроля напряжения сети обеспечивает стабильную работу. При падении напряжения ниже ~165 В (для сети 230 В) автомат безопасно отключает горелку, а при восстановлении питания до ~170 В выполняет автоматический перезапуск.

Конструкция и Принцип Работы

LFS1.21A2 выполнен в компактном встраиваемом корпусе и предназначен для установки на специальную цокольную колодку AGK11.7 (приобретается отдельно). В основе устройства лежит микропроцессор, управляющий всеми процессами.

Программная последовательность работы включает стандартные фазы:

1. Время ожидания (tw): Начальная фаза перед запуском (заводская уставка 5 с).
2. Время реакции на появление пламени (tan): Период, в течение которого должно быть зафиксировано пламя.
3. Время реакции на срыв пламени (tab): При пропадании пламени во время работы автомат отключает подачу топлива в течение не более 1 секунды.

Для обеспечения безопасности при работе с УФ-датчиками требуется как минимум одна контролируемая остановка каждые 24 часа для проведения самодиагностики.

Технические Характеристики

• Напряжение питания: 230 В переменного тока (-15% / +10%)
• Частота сети: 50...60 Гц
• Собственная потребляемая мощность: 5 ВА
• Режим работы: Прерывистый
• Время реакции на срыв пламени (tab): макс. 1 с
• Поддерживаемые датчики: Ионизационный зонд, УФ-датчики (QRA2/QRA2M, QRA4/QRA4M, QRA10/QRA10M)
• Выходной сигнал: Релейные контакты (НО/НЗ), аналоговый выход 0...10 В (DC)
• Класс защиты: IP40 (обеспечивается при монтаже в шкаф или корпус горелки)
• Диапазон рабочих температур: от -20 °C до +60 °C
• Расчетный ресурс: 250 000 циклов запуска (эквивалентно ~10 годам службы). При работе с малыми коммутационными нагрузками (до 0.1 А) ресурс может достигать 1 000 000 циклов.
• Вес: ~140 г

Монтаж и Подключение

Монтаж автомата горения должен производиться только квалифицированным персоналом в соответствии с инструкцией производителя и действующими нормами безопасности. При установке необходимо обеспечить полное обесточивание установки. Высоковольтные кабели розжига следует прокладывать отдельно от сигнальных кабелей и кабелей питания устройства на максимально возможном расстоянии.

Информация для Заказа

Siemens LFS1.21A2 — это инвестиция в безопасность, надежность и эффективность вашей тепловой установки. Выбирая продукцию Siemens у официального дилера "Промэлектроника", вы получаете гарантию качества и профессиональную поддержку.

Для получения консультации и оформления заказа на топочный автомат Siemens LFS1.21A2, пожалуйста, свяжитесь с нашими специалистами. Email: sales@prom-elec.com
