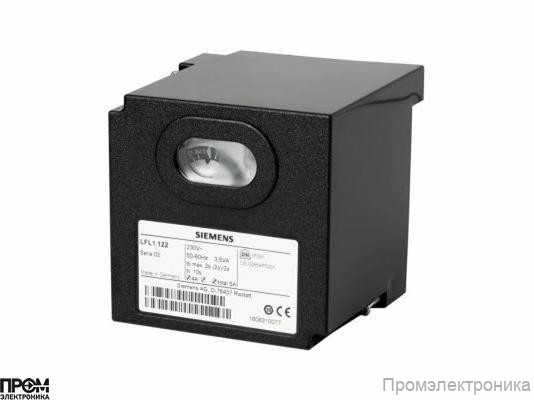

Топочный автомат Siemens LFL1.122-110V

Топочный автомат Siemens LFL1.122-110V: Надежное Управление Горением

Топочный автомат Siemens LFL1.122-110V представляет собой универсальное устройство, предназначенное для контроля и управления работой газовых, жидкотопливных и комбинированных горелок ступенчатого и модулируемого типа. Этот менеджер горения разработан для горелок с наддувом и прерывистым циклом работы, обеспечивая высокую надежность систем отопления. Возможность эксплуатации на двух видах топлива позволяет формировать отказоустойчивые системы с автоматическим переходом на резервный источник при сбоях в подаче основного.

Ключевые Особенности и Функционал

Данный блок управления горением обладает рядом важных характеристик и функций, обеспечивающих его эффективную и безопасную работу:

• Управление воздушной заслонкой: Позволяет точно регулировать процессы горения для оптимальной эффективности.
• Контроль пламени: Осуществляется с помощью ионизационного электрода или УФ-датчика QRA, гарантируя безопасность эксплуатации.
• Контролируемый прерывистый режим: Предусматривает не менее одного отключения в течение 24 часов для проверки системы.
• Индикация и управление: Оснащен кнопкой блокировки/сброса со смотровым прозрачным окном и сигнальной лампой отказа для удобства мониторинга.
• Универсальность применения: Поддерживает многоступенчатый и модулируемый режимы работы горелок.
• Автоматическое тестирование: Система контроля проходит самодиагностику на всех стадиях работы горелки.
• Применение в воздухоподогревателях: Может использоваться в составе стационарных воздухоподогревателей.
• Прочный корпус: Съемный пластмассовый корпус устойчив к ударам и повышенным температурам.
• Информативная система индикации сбоев: Передает сообщения о неисправностях с помощью понятных символов, указывая тип и время отказа.
• Защита от внешних воздействий: Класс пылевлагозащиты IP40 (для встраиваемого узла).
• Электропитание: Работает от сети 110 В с допустимыми отклонениями -15% / +10%.

Принцип Работы и Преимущества

Автомат горения Siemens LFL1.122-110V обеспечивает последовательное выполнение всех этапов розжига и контроля горения. Он управляет предварительной вентиляцией (время tv/tp: 9 с), временем перед поджигом (tvz: 3 с), контролирует предохранительное время (ts: 3 с), время после поджига (tn: 2.5 с) и время ожидания (tw: 18 с). Это гарантирует безопасный запуск и стабильную работу горелки.

Высокий уровень безопасности данного топочного автомата достигается за счет дополнительных мер защиты:

• Проверка наличия постороннего источника излучения по истечении времени дожигания.
• Самотестирование корректности функционирования цепи контроля пламени на стадии запуска.
• Диагностика надежности контактов управления подачей топлива на фазе постпродувки.
• Оснащение плавким предохранителем для защиты контактов от перегрузок.

Использование этого блока управления горением обеспечивает не только безопасность, но и эффективность работы отопительного оборудования. Он испытан и сертифицирован по стандартам ЕС и подходит для оснащения горелок многих производителей. В комплектацию входят кабели для электроподключения; цоколь и другие принадлежности можно заказать отдельно.

Технические Характеристики

• Способ сжигания: наддувные
• Вид топлива: газовые, комбинированные
• Тип горелки: многоступенчатая / прогрессивная
• Режим работы: прерывистый
• Предохранительное время (ts): 3 с
• Электропитание: 110 В
• Вес: 0.16 кг
• Наличие цоколя: нет
• Рабочая температура окр. среды: от -20 до +60 °C
• Класс пылевлагозащиты: IP40
• Время предварительной вентиляции (tv/tp): 9 с
• Время после поджига (tn): 2.5 с
• Время ожидания (tw): 18 с
• Время перед поджигом (tvz): 3 с
• Комплект кабелей для подключения: да

Компания Промэлектроника является официальным дилером данной продукции.

Для получения консультации и оформления заказа обращайтесь по электронной почте: sales@prom-elec.com.
