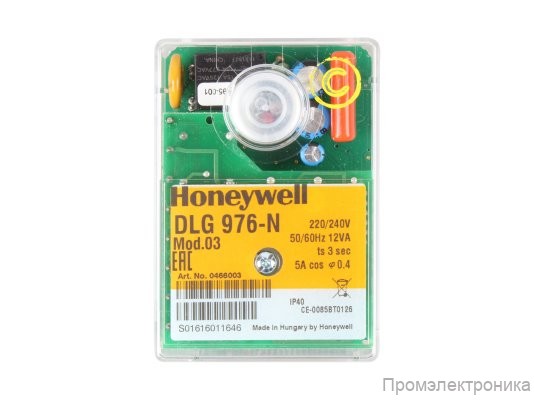

Топочный автомат Resideo DLG 976-N Mod.03

Топочный автомат Resideo DLG 976-N Mod.03: Обзор и Характеристики

Топочный автомат Resideo DLG 976-N Mod.03 (также известный как Satronic / Honeywell DLG 976-N Mod.03) представляет собой микропроцессорный блок управления, предназначенный для контроля и управления работой газовых двухступенчатых горелок с предварительным смешиванием топливовоздушной смеси. Данная модель поставляется без цоколя.

Назначение и Области Применения

Этот менеджер горения разработан для обеспечения безопасной и эффективной работы отопительных систем, использующих газовые горелки. Он находит применение в бытовых и промышленных котлах, теплогенераторах и другом газоиспользующем оборудовании, где требуется точное управление процессом горения и надежная система безопасности. Основная задача устройства – автоматический розжиг, контроль наличия пламени и безопасное отключение горелки в случае возникновения нештатных ситуаций.

Ключевые Технические Характеристики

• Режим функционирования: Прерывистый. Это означает, что автомат горения рассчитан на циклический режим работы, типичный для большинства отопительных систем.
• Источник питания: 220-240 Вольт переменного тока, с частотой 50/60 Гц.
• Степень электрозащиты: IP40, что обеспечивает защиту от твердых частиц размером более 1 мм и отсутствие защиты от влаги.
• Потребляемая мощность: Около 12 Вт.
• Предохранительное время: 3 секунды. Это время, в течение которого блок управления горением ожидает появления стабильного пламени после открытия газового клапана.
• Рабочая среда: Газ.
• Время самопроверки перед стартом: 5 секунд.
• Температурный режим эксплуатации: От -20ºC до +60ºC.
• Вес: 0.1 кг.
• Габариты: 6 x 4.3 x 8.6 см.

Конструкция и Принцип Работы

Внутренние компоненты автомата горения, включая микропроцессор, электронные элементы, реле и датчики контроля пламени, размещены на двух печатных платах и защищены прочным, жаростойким прозрачным корпусом. На верхней панели устройства расположена кнопка блокировки со встроенным световым индикатором, который сигнализирует о сбоях и неполадках в работе системы.

Микропроцессор управляет программным обеспечением, обеспечивая стабильное время выполнения всех операций независимо от внешних условий. Блок управления горением DLG 976-N Mod.03 оснащен защитой от скачков напряжения: при падении напряжения ниже допустимого уровня происходит автоматическая остановка горелки. Работа возобновляется только после восстановления нормальных параметров электросети. Энергонезависимая память сохраняет информацию о последнем сбое, что позволяет провести диагностику причин неисправности даже после перезапуска системы. Система информирования, связанная со светодиодным индикатором, оповещает о причинах и месте неполадок. Сигнальная лампа мигает непрерывно до устранения неисправности, при этом каждые 10 секунд мигание прерывается для отображения кода ошибки. Для упрощения считывания информации о неисправностях (в виде текста) опционально может использоваться терминал. Контроль пламени осуществляется с помощью УФ-датчика, ионизационного электрода или инфракрасного датчика. Данная модель специально разработана для использования с горелками Baltur.

Преимущества Использования

• Непрерывный контроль и управление горелкой: Обеспечивает стабильную и безопасную работу отопительного оборудования.
• Система обнаружения и информирования о сбоях: Позволяет оперативно выявлять и устранять неисправности.
• Защита от низкого напряжения: Предотвращает повреждение оборудования и обеспечивает безопасную эксплуатацию.
• Сохранение данных о причинах ошибки: Упрощает диагностику и обслуживание.
• Оптимальное сочетание цены и функционала: Делает данный топочный автомат привлекательным выбором для широкого круга потребителей.

Топочный автомат Resideo DLG 976-N Mod.03 прошел все необходимые испытания и сертифицирован в соответствии с европейскими стандартами качества и безопасности.

Компания Промэлектроника является официальным дилером данной продукции.

Для получения консультации и оформления заказа обращайтесь по электронной почте: sales@prom-elec.com.
