Топочный автомат Kromschroder PFU760LT 88650130

Автомат управления горелкой Kromschroder PFU760LT (88650130)

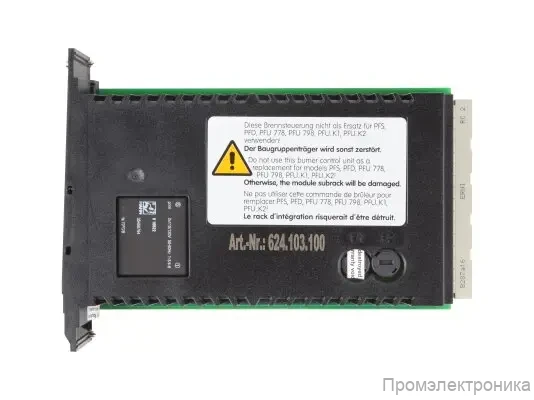

Kromschroder PFU760LT (артикул 88650130) — это высоконадежный микропроцессорный автомат управления горелкой, входящий в передовую серию PFU 700. Данное устройство разработано для комплексного управления, розжига и непрерывного контроля газовых горелок неограниченной мощности. Исполнение в виде 19-дюймового модуля для стоечного монтажа обеспечивает легкую интеграцию в стандартные промышленные шкафы управления.

Это устройство является критически важным компонентом для обеспечения безопасности и эффективности в современных системах сжигания. Оно сертифицировано для использования в системах с уровнем безопасности до SIL 3 (согласно EN 61508) и PL e, что делает его идеальным выбором для самых ответственных промышленных применений.

Компания Промэлектроника является официальным дилером продукции Kromschroder (Honeywell) и предлагает полный спектр автоматов управления, включая модель PFU760LT. Мы гарантируем подлинность оборудования, заводскую гарантию и квалифицированную техническую поддержку.

Область применения и примеры использования

Автомат PFU 760LT предназначен для промышленных горелок с механической подачей воздуха, а также для атмосферных горелок. Он идеально подходит для управления импульсными, модулируемыми или ступенчатыми газовыми горелками. Благодаря своей гибкости, PFU 760LT снижает нагрузку на центральную систему управления печи, принимая на себя все задачи по безопасному розжигу и контролю.

Ключевые режимы работы:

1. Непрерывный режим (Continuous Operation):
   • При использовании ионизационного электрода для контроля пламени.
   • При использовании УФ-датчика UVC 1 (модификации PFU 760..U).
   • Пример: Стекольные или керамические печи непрерывного действия, сушильные камеры, работающие в режиме 24/7, где остановка процесса недопустима.
2. Прерывистый режим (Intermittent Operation):
   • При использовании УФ-датчиков типа UVS.
   • В этом режиме горелка должна выключаться как минимум один раз в течение 24 часов.
   • Пример: Водогрейные котлы, печи периодического действия, нагревательные установки, работающие посменно.

Примеры конкретных инсталляций:

• Металлургия: Управление горелками нагревательных и плавильных печей, требующих точного контроля температуры и высочайшего уровня безопасности.
• Химическая и нефтегазовая промышленность: Управление технологическими нагревателями и факельными системами, где требуется сертификация SIL 3 для соответствия стандартам функциональной безопасности.
• Пищевая промышленность: Контроль горелок в промышленных печах для выпечки или обжарки, где стабильность пламени напрямую влияет на качество продукции.
• Сушильные установки: Управление горелками в камерах для сушки древесины, зерна или окрашенных изделий.

Ключевые технические преимущества PFU 760LT

• Высочайший уровень безопасности: Сертификация по SIL 3 (EN 61508) и PL e (EN ISO 13849-1), а также наличие FM Approved. Это подтверждает максимальную надежность устройства в критических ситуациях.
• Гибкость контроля пламени: Поддержка как ионизационного контроля, так и УФ-датчиков (UVS для прерывистого режима, UVC для непрерывного).
• Управление воздушным клапаном (версия ..L): Данная модель "LT" оснащена функцией управления воздушным клапаном, что позволяет реализовывать циклы продувки печи, охлаждения или нагрева (управляется через клеммы 10a/12a или 30e).
• Стоечное исполнение 19": Гарантирует простую и быструю установку в стандартные щиты управления, например, BGT.. 1DP700.
• Четкая индикация и диагностика: Яркий 7-сегментный светодиодный дисплей отображает текущее состояние программы (0 - позиция пуска, 2 - время безопасности, 4 - рабочий режим и т.д.) и коды неисправностей.
• Расширенная настройка: Параметры устройства (пороги чувствительности, времена безопасности, логика работы) могут быть точно настроены через оптический интерфейс с помощью ПО BCSoft.
• Ручной режим: Наличие ручного режима управления упрощает пусконаладку, настройку горелки и поиск неисправностей непосредственно на месте.

Конфигурация артикула 88650130 (PFU 760LT)

Данный артикул (88650130) имеет специфическую заводскую конфигурацию, оптимизированную для широкого круга задач:

• Тип: Автомат управления горелкой, серия 700 (PFU 760LT)
• Рынок: Европейский рынок (соответствие EC Low Voltage Directive)
• Управление воздушным клапаном: Да
• Напряжение питания: 220–240 В~, 50/60 Гц (версия ..T)
• Контроль пламени: Ионизация / UVS
• Параметр 04 (Порог отключения, горелка): 4 мкА
• Параметр 15 (Проверка постороннего излучения): Да (в режиме Пуск/Готовность к работе)
• Параметр 21 (Мин. время паузы горелки, tBP): 0 с
• Время безопасности при пуске (tSA): 5 с
• Параметр 23 (Время стабилизации пламени, tFS1): 0 с
• Параметр 20 (Мин. время горения, tB): 0 с
• Количество попыток пуска: 1
• Время безопасности в рабочем режиме (tSB): 1 с
• Параметр 12 (Поведение при пропадании пламени): Повторный пуск (Restart)
• Параметр 34 (Ограничение ручного режима): Да (ограничено 5 минутами)
• Параметр 30 (Логика воздушного клапана): Открывается вместе с V1
• Параметр 26 (Газовый клапан V2): Открывается с сигналом работы
• Параметр 36 (Время выбега на мин. мощности, tKN): 0 с
• Параметр 32 (Возд. клапан при неисправности): Закрыт
• Параметр 42 (Продувка): С 1 сигналом (High)
• Код ТН ВЭД (Commodity code): 85371098
• Страна происхождения: DE (Германия)

Расширенная диагностика и помощь при неисправностях

PFU 760LT обладает мощной системой самодиагностики. При возникновении неисправности автомат немедленно закрывает газовые клапаны, а дисплей начинает мигать, отображая код, указывающий на причину сбоя.

Примеры кодов неисправностей:

• Мигает 2 (или 6 для PFU 780): Ошибка во время безопасности при пуске.
  • Причина: Нет подачи газа (закрыт кран, неисправен клапан V1/V2); нет искры розжига (длинный кабель, большой зазор, нет контакта); нет сигнала пламени (неверная настройка газ/воздух, плохое заземление, загрязнен датчик).
• Мигает 4 (или 8 для PFU 780): Пропадание пламени во время рабочего режима.
  • Причина: Сигнал пламени упал ниже порога (параметр 04); загрязнение/короткое замыкание электрода; неверное соотношение газ/воздух.
• Мигает F1 (на дисплее F1): Ошибка многофакельного контроля (при P=45).
  • Причина: Один из внешних автоматов (PFF) обнаружил постороннее излучение.
• Мигает 10: Слишком частые дистанционные сбросы (более 5 раз за 15 минут) или неисправность входа сброса. Требуется ручной сброс на приборе.
• Мигает 28 / 29: Внутренняя ошибка прибора. Требуется деблокировка; если ошибка повторяется — прибор подлежит замене.
• Мигает 30 / 31: Обнаружены недопустимые изменения в параметрах. Необходимо восстановить параметры через BCSoft.
• Мигает 32: Слишком низкое напряжение питания.
• Мигает 35: Короткое замыкание на выходе воздушного клапана (клемма 22е).
• Мигает 36: Короткое замыкание на выходе трансформатора розжига или газовых клапанов (клеммы 16c, 18e, 28c).
• Мигает 51: Разомкнута цепь безопасности (нет напряжения на клемме 26е).
• Мигает 80-99: Системная ошибка, вызванная сильным электромагнитным воздействием (ЭМП). Проверьте прокладку кабелей розжига и заземление.

Указания по безопасности и монтажу

Установка, ввод в эксплуатацию и обслуживание PFU 760LT должны производиться только квалифицированным персоналом (электриками) в соответствии с действующими нормами и предписаниями.

• ОПАСНОСТЬ: Работы с электрической проводкой разрешается проводить только при полностью отключенном электропитании установки.
• ОСТОРОЖНО: Запрещается вносить технические изменения в конструкцию прибора. Используйте только оригинальные запасные части.
• Монтаж: Прибор должен располагаться в шкафу управления со степенью защиты не ниже IP 54. Не допускается образование конденсата на платах.
• Заземление: Обеспечьте надежное соединение провода заземления PE с PFU и корпусом горелки. Используйте кабель заземления сечением не менее 4 мм².
• Прокладка кабелей:
  • Используйте неэкранированный кабель высокого напряжения для розжига и ионизации (напр., FZLSI 1/7).
  • Критически важно: Кабель розжига должен прокладываться отдельно от ионизационного/УФ-кабеля и на как можно большем расстоянии от них, чтобы избежать электромагнитных помех.
  • Используйте только помехозащищенные штекеры для электродов розжига (с сопротивлением 1 кОм).

Сертификация и соответствие стандартам

PFU 760LT соответствует строгим международным и региональным стандартам:

• CE: Директивы 2014/30/EU (EMC), 2014/35/EU (LVD), (EU) 2016/426 (GAR).
• SIL 3: Соответствует EN 61508:2002, тип B, режим работы с высокой частотой включений. PFHD = $1,34 \times 10^-9$ 1/ч.
• EAC: Соответствует требованиям Технического Регламента Таможенного Союза ЕврАзЭС.
• FM Approved: Стандарт безопасности Factory Mutual (1997), соответствует NFPA 86.
• AGA: Australian Gas Association, допуск № 5597.
• UKCA: Gas Appliances Regulations 2019, BS EN 298:2012.
• REACH / RoHS: Соответствует регламентам по ограничению использования вредных веществ.
