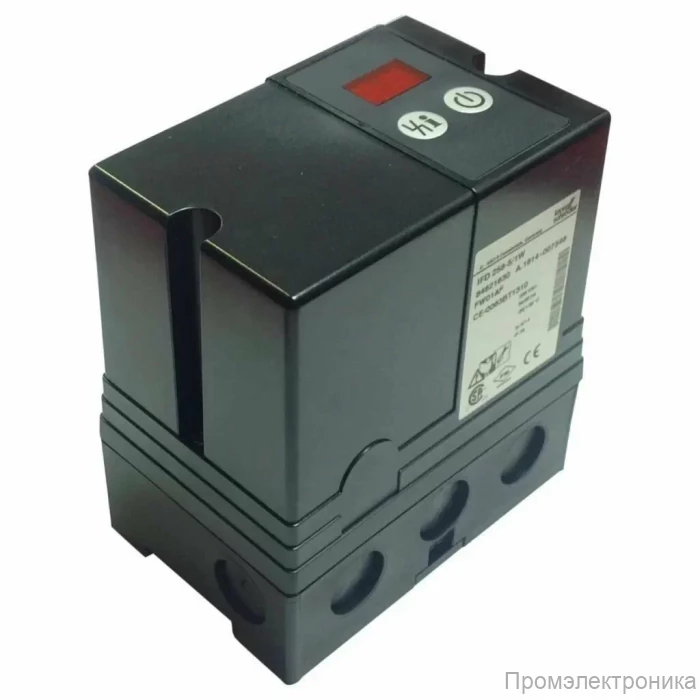

Топочный автомат Kromschroder IFD258-5/1W

Kromschroder IFD258-5/1W — автомат управления горелкой, предназначенный для розжига, контроля пламени и безопасного отключения газовой горелки при нарушении рабочего цикла. Это не газовый клапан, а электронный топочный автомат, который работает в составе системы газовой автоматики: получает сигнал на пуск, управляет розжигом, подаёт питание на газовые клапаны, контролирует наличие пламени и переводит установку в блокировку при опасных или некорректных режимах.

Модель IFD258-5/1W применяется на промышленных газовых горелках прямого розжига, в том числе на атмосферных и дутьевых горелках. Устройство подходит для систем, где предварительная продувка и общая логика безопасности могут выполняться внешним контроллером, шкафом управления или центральной системой автоматики. Автомат используется на горелках с модулируемым или ступенчатым регулированием, а также в многогорелочных установках, где важно быстрое реагирование на изменение технологического режима.

Назначение и роль в системе подачи газа

Главная задача Kromschroder IFD258-5/1W — обеспечить безопасный запуск и контроль работы горелки. После поступления команды на пуск автомат выполняет проверку на ложное пламя, запускает цикл розжига, подаёт напряжение на газовый клапан и трансформатор розжига, контролирует появление сигнала пламени и затем переводит горелку в рабочий режим. Если пламя не обнаружено в течение заданного времени безопасности, автомат формирует аварийное отключение.

В процессе эксплуатации IFD258-5/1W продолжает отслеживать пламя. При его пропадании устройство выполняет защитное отключение в пределах времени безопасности при работе. Поведение после потери пламени может выбираться настройкой: немедленная аварийная блокировка или однократный повторный запуск. Это удобно для разных типов горелок и технологических процессов, где допустимость перезапуска должна оцениваться проектировщиком или сервисным специалистом.

Где применяется Kromschroder IFD258-5/1W

Топочный автомат используется в промышленной теплотехнике и технологическом оборудовании, где применяются газовые горелки прямого розжига. Типовые области применения:

• промышленные печи и сушильные камеры;
• термические линии и нагревательные установки;
• котельные и теплогенераторные системы;
• многогорелочные установки с центральной системой управления;
• атмосферные и дутьевые горелки с контролем пламени;
• технологические установки с частыми циклами пуска и остановки.

Полностью электронная конструкция позволяет автомату быстро реагировать на команды системы управления и на изменение состояния пламени. Поэтому IFD258-5/1W подходит для оборудования, где важны повторяемость цикла розжига, контроль аварийных состояний и понятная диагностика.

Принцип работы

Работа автомата начинается с подачи питания и сигнала запуска. Устройство переходит в режим ожидания, выполняет внутреннюю самопроверку и проверку на наличие ложного сигнала пламени. Если ошибок нет, запускается время безопасности при пуске tSA. Для исполнения IFD258-5/1W оно составляет 5 секунд. В этот период открывается газовый клапан, включается розжиг, и автомат ожидает подтверждения пламени.

Контроль пламени может выполняться по ионизационному электроду или через UV-датчик. При ионизационном контроле автомат распознаёт наличие пламени по постоянной составляющей тока, возникающей в зоне пламени. При UV-контроле используется ультрафиолетовый датчик, регистрирующий излучение пламени. Порог отключения по сигналу пламени регулируется потенциометром в верхней части корпуса, что позволяет адаптировать устройство к конкретной горелке и условиям работы.

Если пламя появилось в установленный интервал, автомат переходит в рабочий режим и замыкает контакт индикации работы. Если пламя не появилось или исчезло при работе, IFD258-5/1W закрывает газовый клапан и переводит систему в безопасное состояние. Состояние программы и сигнал пламени отображаются на дисплее, что облегчает пусконаладку и диагностику.

Технические особенности модели IFD258-5/1W

Расшифровка исполнения:

• IFD — автомат управления горелкой для продолжительной работы;
• 2 — серия 200;
• 5 — контроль пламени ионизацией или UV-датчиком;
• 8 — выбор поведения при потере пламени: блокировка или повторный запуск;
• -5 — время безопасности при пуске 5 с;
• /1 — время безопасности при работе 1 с;
• W — питание 230 В AC, 50/60 Гц.

Для модели характерны следующие особенности: питание 230 В AC, возможность контроля пламени ионизационным электродом или UV-датчиком, дисплей состояния программы и интенсивности сигнала пламени, регулируемый порог отключения, контакты сигнализации работы и аварии, степень защиты корпуса IP54. Допустимая температура окружающей среды для эксплуатации указана в документации как диапазон от -20 до +60 °C, при этом конденсация влаги на устройстве не допускается.

Устройство рассчитано на работу в составе системы автоматики горелки и должно устанавливаться квалифицированными специалистами с соблюдением требований производителя, схем подключения и действующих норм безопасности. При подборе важно учитывать не только модель автомата, но и тип горелки, способ контроля пламени, напряжение питания, время безопасности, схему розжига, тип используемого трансформатора и требования проекта.

Преимущества Kromschroder IFD258-5/1W

Одно из ключевых преимуществ автомата — сочетание функций розжига, контроля пламени, аварийной блокировки и диагностики в одном компактном устройстве. Это снижает сложность шкафа управления и делает работу системы более предсказуемой.

Преимущества модели:

• подходит для промышленных газовых горелок прямого розжига;
• поддерживает ионизационный и UV-контроль пламени;
• имеет дисплей для отображения этапов программы и диагностики;
• позволяет выбрать реакцию на потерю пламени;
• рассчитан на питание 230 В AC, распространённое в промышленных системах;
• обеспечивает быстрое отключение газового клапана при отсутствии пламени;
• удобен для сервисного обслуживания и поиска неисправностей.

Совместимость и подбор

Kromschroder IFD258-5/1W подбирают для горелок, где требуется питание 230 В AC, время безопасности при пуске 5 секунд и время безопасности при работе 1 секунда. Для ионизационного контроля может применяться отдельный электрод контроля пламени либо, в зависимости от схемы, одноэлектродный режим с соответствующим трансформатором розжига. Для UV-контроля необходимо использовать совместимый UV-датчик Kromschroder/Elster серии UVS и учитывать требования к режиму работы.

При замене старого автомата важно сверять полную маркировку, схему подключения, тип контроля пламени, напряжение питания, время безопасности и логику работы при потере пламени. Нельзя подбирать автомат только по внешнему виду или частичному совпадению обозначения: разные исполнения IFD 258 могут отличаться временем пуска, рабочим временем безопасности, напряжением питания и наличием встроенного розжига.

Примеры использования

1. Промышленная печь с дутьевой горелкой.
IFD258-5/1W управляет розжигом горелки, контролирует наличие пламени и передаёт сигнал о рабочем состоянии в шкаф управления. При пропадании пламени автомат закрывает газовый клапан и переводит систему в безопасное состояние.

2. Многогорелочная линия нагрева.
В установках, где продувка и общая логика выполняются центральным контроллером, отдельные автоматы IFD 258 могут использоваться для розжига и контроля каждой горелки. Это упрощает диагностику и позволяет локализовать неисправность по конкретной зоне.

3. Сушильная камера или технологический теплогенератор.
Автомат обеспечивает контролируемый запуск горелки после команды от терморегулятора или контроллера, отслеживает стабильность пламени и защищает установку от подачи газа без подтверждённого горения.

4. Горелка со ступенчатым регулированием.
IFD258-5/1W может использоваться в схемах, где требуется надёжное подтверждение пламени перед переходом оборудования на следующий режим мощности. Это особенно важно для технологических процессов, где ошибка розжига может привести к простою или аварийной остановке линии.

Почему стоит заказать в ПРОМЭЛЕКТРОНИКЕ

ПРОМЭЛЕКТРОНИКА поставляет оборудование для промышленных горелок, котельных и систем газовой автоматики. Мы поможем подобрать Kromschroder IFD258-5/1W по маркировке, схеме подключения и требованиям вашей установки, а также предложим совместимые комплектующие для систем розжига и контроля пламени. Перед заказом рекомендуем сверить полное обозначение автомата, напряжение питания, тип датчика пламени и параметры безопасности по шильдику оборудования или проектной документации.
