Топочный автомат Kromschroder FDU 520W1T2/1O1-0K1 84368000

Датчик пламени Kromschroder FDU 520W0T2/1O1-0K1 84368000

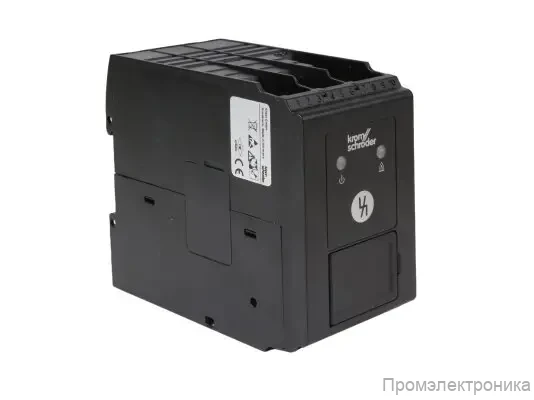

Компания Промэлектроника, являясь официальным дилером, представляет передовой автомат контроля пламени Kromschroder FDU 520W0T2/1O1-0K1 (артикул 84368000). Этот высокотехнологичный прибор, произведенный в Германии, разработан для обеспечения максимальной безопасности и эффективности процессов горения. Данная модель предназначена для контроля газовых горелок в непрерывном режиме работы и является современным решением для прямой замены устаревших автоматов, таких как IFW50W/R (code 84359510), а также других моделей серий IFW, R4343 или BC1000.

Применение и принцип ионизационного контроля

Автомат FDU 520 служит для контроля газовых горелок неограниченной мощности в таких установках, как промышленные печи, котлы, теплогенераторы и факельные системы. Особенностью данной модели является контроль пламени с помощью ионизационного электрода. Этот метод основан на свойстве пламени проводить электрический ток. Между электродом и заземленным корпусом горелки подается напряжение, и при наличии пламени возникает слабый ток, который регистрируется устройством.

Принцип работы обеспечивает высокую надежность: после подачи питания FDU проводит самопроверку, затем загорается зеленый светодиод, сигнализируя о готовности. При обнаружении стабильного тока ионизации, что свидетельствует о наличии пламени, загорается желтый светодиод, и сигнал подается на систему управления горелкой. В случае пропадания пламени или внутренней неисправности прибор переходит в состояние безопасной блокировки, о чем сигнализирует красный светодиод.

Расшифровка модели FDU 520W0T2/1O1-0K1

Каждый символ в номере модели несет точную техническую информацию:

• 520: Серия для непрерывного режима работы.
• W: Напряжение питания 230 В переменного тока, 50/60 Гц.
• 0: Тип контроля пламени — с помощью ионизационного электрода.
• T2: Порог чувствительности (отключения) установлен на 2 мкА.
• /1: Время реакции при пропадании пламени (время безопасности) составляет 1 секунду.
• O1: Конфигурация выходных контактов: 1 замыкающий (NO) и 1 размыкающий (NC) контакт.
• -0: Модификация без аналогового выхода для отображения интенсивности сигнала пламени.
• K1: В комплекте поставляются соединительные штекеры с винтовыми клеммами.

Безопасность и сертификация

Безопасность — ключевой аспект FDU 520. Прибор соответствует строжайшим международным стандартам:

• SIL 3 согласно EN 61508, что гарантирует высокий уровень полноты безопасности.
• FM Approved и cULus Listed, что подтверждает соответствие требованиям для рынков Северной Америки.
• Соответствие директивам ЕС и стандартам для горелочной автоматики, включая EN 298:2012 и EN 746-2.
• Расчетный срок службы составляет 20 лет с даты изготовления.

Монтаж и технические характеристики

• Монтаж: Крепление на стандартную горизонтальную DIN-рейку 35x7,5 мм.
• Условия эксплуатации: Прибор имеет степень защиты IP20 и должен устанавливаться внутри шкафа управления со степенью защиты не ниже IP54. Рабочая температура окружающей среды от -20°C до +60°C.
• Электроподключение: Используются кабели сечением до 2,5 мм² для винтовых клемм. Ионизационный кабель следует прокладывать отдельно от силовых кабелей во избежание электромагнитных помех. Максимальная длина ионизационного кабеля — 50 метров.
• Потребляемая мощность: Менее 10 ВА.
• Вес: 0,4 кг.

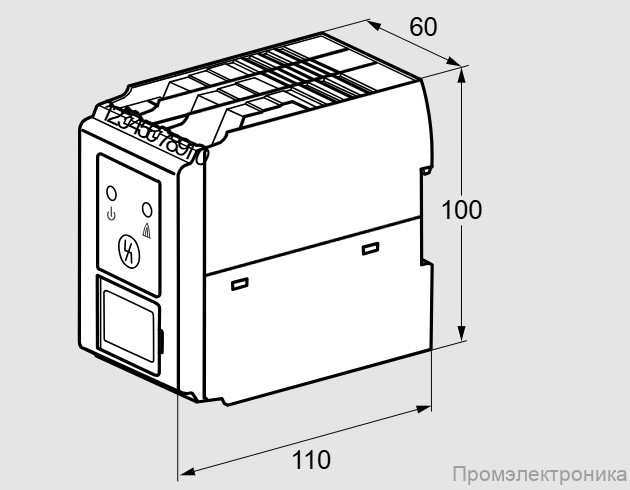

• Размеры (Ш х В х Д): 60 x 115 x 112 мм.

Логистическая информация

• Код ТН ВЭД (Commodity Code): 90275000
• Страна происхождения: DE (Германия)

Диагностика и настройка

FDU 520 предоставляет расширенные возможности диагностики. С помощью опционального оптоадаптера PCO 200 и программного обеспечения BCSoft можно считывать историю ошибок, статистику и изменять рабочие параметры (например, порог чувствительности в диапазоне от 2 до 20 мкА). Это позволяет техническому персоналу быстро выявлять и устранять неисправности, связанные с напряжением питания (ошибка E32), параметризацией (E33) или качеством сигнала пламени.

Приобретая автомат контроля пламени Kromschroder FDU 520W0T2/1O1-0K1 в компании Промэлектроника, вы получаете оригинальный европейский продукт, полную техническую поддержку и уверенность в безопасности вашего технологического процесса.
