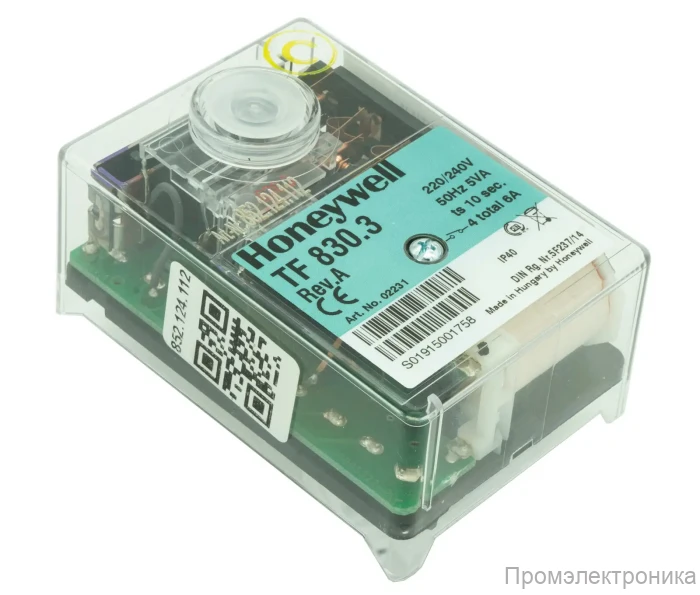

Топочный автомат Elco TF 830.3

Топочный автомат Elco TF 830.3: Надежное Управление Дизельными Горелками

Топочный автомат Elco TF 830.3, артикул 65320058, представляет собой высокотехнологичное устройство, предназначенное для комплексного управления процессами розжига и горения в дизельных горелках с расходом топлива до 30 кг/ч. Этот блок управления горением обеспечивает не только безопасную, но и высокоэффективную работу всей системы сжигания жидкого топлива. Важной особенностью является встроенная защита от пониженного напряжения в сети питания, соответствующая стандарту EN 230, что гарантирует стабильность функционирования оборудования.

Назначение и Области Применения

Данный автомат горения разработан для использования в системах отопления и технологических установках, где применяются дизельные горелки одноступенчатого типа. Его основная задача – автоматизация и контроль всех этапов работы горелки, начиная от предварительной вентиляции и розжига, до поддержания горения и безопасного отключения. Это делает его незаменимым компонентом для обеспечения надежной и экономичной эксплуатации отопительного оборудования.

Ключевые Технические Характеристики и Особенности

• Тип горелки: Одноступенчатая
• Вид топлива: Жидкотопливные (дизель)
• Режим работы: Прерывистый, с контролируемым перезапуском не реже одного раза в 24 часа.
• Напряжение питания: 220-240 В (AC), с допустимым отклонением от -15% до +10%.
• Защита от пониженного напряжения: Автоматическое отключение при падении напряжения до 160 В и последующее восстановление работы после нормализации параметров сети.
• Время предварительной вентиляции (tv/tp): 12 секунд
• Время перед поджигом (tvz): 12 секунд
• Предохранительное время (ts): 10 секунд
• Время после поджига (tn): 20 секунд
• Время ожидания (tw): 40 секунд
• Способ сжигания: Атмосферные
• Контроль пламени: Поддерживается работа с различными типами датчиков:
  • Фоторезистивный датчик MZ 770 S (желтое пламя)
  • Инфракрасный детектор IRD 1010.1
  • Ультрафиолетовый датчик UVD 970
• Индикация и Диагностика: Информационная система со световой индикацией и отображением кодов ошибок для упрощения диагностики.
• Сброс блокировки: Ручной выход из состояния блокировки осуществляется нажатием на встроенную кнопку.
• Конструкция и Материалы:
  • Корпус: Прозрачный, трудновоспламеняющийся пластик, обеспечивающий надежную защиту внутренних компонентов от ударов и других внешних воздействий.
  • Класс электрозащиты: IP40 (согласно характеристикам, в описании указано IP44, но в таблице характеристик IP40. Используем IP40 из таблицы).
  • Защита от короткого замыкания: Встроенный предохранитель.
  • Монтаж: Разъемное соединение с цоколем (цоколь в комплект не входит), исключающее ошибки при монтаже. Центральный крепежный винт для надежной фиксации. Возможность размещения в произвольном положении.
• Габариты: 6.25 x 6 x 8.6 см
• Вес: 0.25 кг
• Рабочая температура окружающей среды: от 0 до +60 °C
• Наличие цоколя: Нет (приобретается отдельно)

Принцип Работы и Функции

Менеджер горения Elco TF 830.3 функционирует по заданному алгоритму, контролируя каждый этап работы горелки. При запуске инициируется фаза предварительной вентиляции для удаления остатков несгоревшего топлива. Затем происходит подача топлива и розжиг. После успешного розжига и стабилизации пламени, которое контролируется соответствующим датчиком, топочный автомат переходит в режим поддержания горения. В случае срыва пламени или возникновения других нештатных ситуаций, устройство автоматически прекращает подачу топлива и переходит в состояние блокировки, сигнализируя об ошибке. Это обеспечивает высокий уровень безопасности эксплуатации.

Преимущества Использования

Использование топочного автомата Elco TF 830.3 предоставляет ряд существенных преимуществ:

• Высокая надежность: Качественные компоненты и продуманная схемотехника обеспечивают длительный срок службы и безотказную работу.
• Безопасность эксплуатации: Многоуровневая система контроля и защиты предотвращает аварийные ситуации, связанные с работой горелки.
• Эффективность: Оптимизация процессов розжига и горения способствует экономичному расходу топлива.
• Простота диагностики: Наличие световой индикации и кодов ошибок облегчает поиск и устранение неисправностей. Для быстрой и безопасной диагностики производитель рекомендует использовать проверочное устройство Satronic UP 940.
• Удобство монтажа: Разъемное соединение и центральный крепежный винт упрощают установку и обслуживание.
