ТХ01-RS - тахометр с RS-485

Тахометр ТХ01-RS с интерфейсом RS-485 — техническое описание

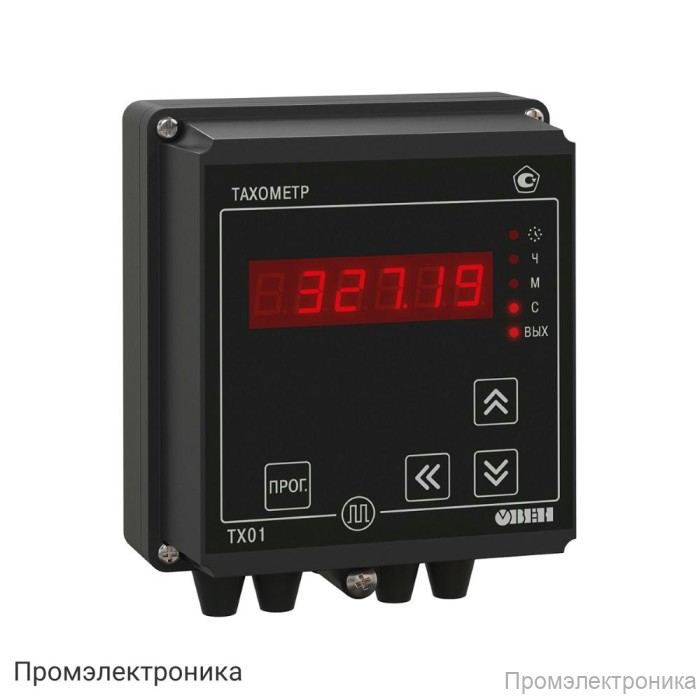

ТХ01-RS — это современный промышленный тахометр, предназначенный для точного измерения частоты вращения и времени наработки различных механизмов и оборудования. Прибор оснащён интерфейсом RS-485 с поддержкой протоколов Modbus RTU/ASCII, что обеспечивает его интеграцию в автоматизированные системы управления и мониторинга.

Основные особенности тахометра ТХ01-RS:

Широкий диапазон входных напряжений: переменное напряжение от 90 до 264 В (номинальные значения 110, 220 или 240 В), постоянное напряжение от 10,5 до 34 В (номинальные значения 12, 24 В).
Рабочая частота питающей сети: от 47 до 63 Гц.
Максимальная потребляемая мощность — не более 8 Вт (для моделей на 24 В) и не более 10 ВА (для моделей на 224 В).

Характеристики входов:

Частота входного сигнала: от 0,2 до 2500 Гц.
Диапазон измерения оборотов: от 12 до 150 000 об/мин.
Поддержка датчиков p-n-p, n-p-n с открытым коллекторным выходом, а также «сухих контактов» (герконов).
Максимальный входной ток — 10 мА, входной ток при активном уровне сигнала — не менее 4,5 мА.
Максимальное входное напряжение — 30 В.
Минимальная длительность импульса на счетном входе — 10 мкс.

Счётчик времени наработки:

Диапазон измерения: от 1 секунды до 9999 суток 23 часов.

Встроенный источник питания:

Номинальное выходное напряжение — 24 ± 3 В.
Максимальный выходной ток — 50 мА.

Выходные элементы:

Электромагнитное реле с номинальным током нагрузки 8 А и напряжением до 220 В переменного тока или 30 В постоянного тока.
Цифро-аналоговые преобразователи (ЦАП) с выходным током 4–20 мА или напряжением 0–10 В, с погрешностью не более 0,5%.

Метрологические характеристики:

Предел допускаемой приведённой погрешности измерений — ±0,5%.
Интервал между поверками — 2 года.
Средний срок службы — 12 лет.

Условия эксплуатации:

Температура окружающей среды: от -20 до +70 °С.
Атмосферное давление: 84–106,7 кПа.
Относительная влажность воздуха при 35 °С — не более 95%.

Комплектация: тахометр ТХ01-RS, комплект крепежных элементов, паспорт и руководство по эксплуатации, гарантийный талон.
