ТХ01-224.Щ2.ИР-RS - тахометр с RS-485

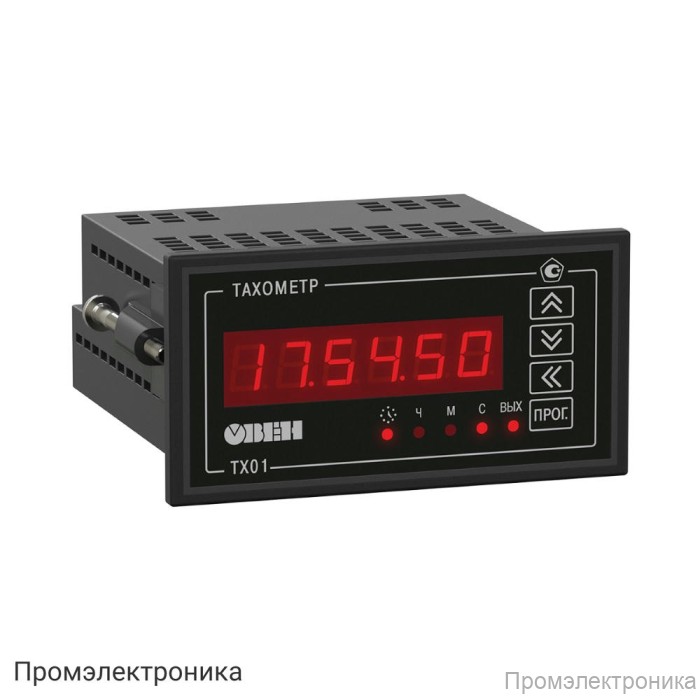

Тахометр ТХ01-224.Щ2.ИР-RS с интерфейсом RS-485

ТХ01-224.Щ2.ИР-RS — это современный промышленный тахометр, предназначенный для точного измерения частоты вращения и времени наработки оборудования. Прибор оснащён интерфейсом RS-485 с поддержкой протоколов Modbus RTU/ASCII, что обеспечивает его интеграцию в автоматизированные системы управления и мониторинга.

Корпус типа Щ2 обеспечивает удобство монтажа и эксплуатации в различных условиях. Тахометр поддерживает широкий диапазон питающих напряжений:

Переменное напряжение: от 90 до 264 В (номинальные значения 110, 220 или 240 В), частота от 47 до 63 Гц
Постоянное напряжение: от 20 до 34 В (номинальное значение 24 В)

Основные технические характеристики:

Диапазон измерения частоты входного сигнала: от 0,2 до 2500 Гц
Диапазон измерения оборотов: от 12 до 150 000 об/мин
Поддержка датчиков p-n-p, n-p-n с открытым коллекторным выходом, а также «сухих контактов» (герконов)
Максимальный входной ток: 10 мА
Максимальное входное напряжение: 30 В
Минимальная длительность импульса на счетном входе: 10 мкс
Минимальная длительность сигнала на входе «Счет наработки»: 300 мс

Счетчик времени наработки позволяет фиксировать значения от 1 секунды до 9999 суток 23 часов, что удобно для контроля ресурса оборудования.

Встроенный источник питания обеспечивает выходное напряжение 24 ± 3 В с максимальным током до 50 мА для питания внешних датчиков.

Выходные элементы:

Электромагнитное реле: номинальный ток нагрузки — 8 А, напряжение — до 220 В переменного и 30 В постоянного тока, электрическая прочность контактов — не менее 1000 В
Аналоговые выходы (ЦАП):
- Токовый выход: 4–20 мА, сопротивление нагрузки до 1300 Ом, напряжение питания 10–36 В
- Напряженческий выход: 0–10 В, сопротивление нагрузки не менее 5 кОм, напряжение питания 15–36 В
- Погрешность выходов — не более 0,5%

Метрологические характеристики:

Предел допускаемой приведённой погрешности измерений — ±0,5%
Интервал между поверками — 2 года
Средний срок службы — 12 лет

Условия эксплуатации:

Температура окружающей среды: от -20 до +70 °С
Атмосферное давление: 84–106,7 кПа
Относительная влажность воздуха при 35 °С — не более 95%

Тахометр ТХ01-224.Щ2.ИР-RS — это надёжное решение для промышленной автоматизации, обеспечивающее высокую точность измерений, широкий функционал и простоту интеграции в современные системы управления.
