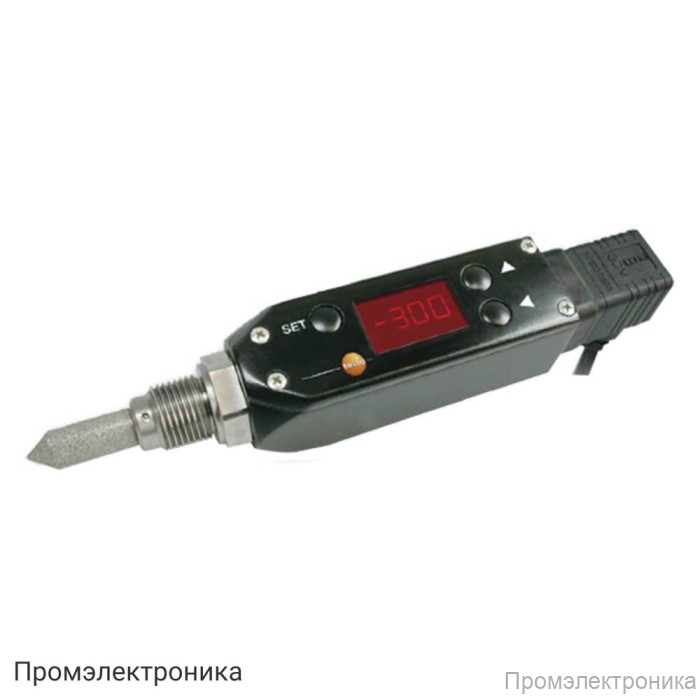

testo 6743 - трансмиттер точки росы

Техническое описание трансмиттера точки росы testo 6743

Testo 6743 — это высокоточный трансмиттер точки росы, предназначенный для контроля остаточной влажности в сжатом воздухе и газах. Устройство обеспечивает надежный мониторинг и управление технологическими процессами, где критически важен контроль влажности, например, в пневматических системах, производстве пластмасс, пищевой и фармацевтической промышленности.

Корпус трансмиттера выполнен из прочного пластика и полиакриламида, что гарантирует долговечность и устойчивость к воздействию окружающей среды. Благодаря степени защиты IP65 прибор защищен от пыли и влаги, а поворот корпуса на 350° обеспечивает удобство считывания показаний с дисплея в любых условиях монтажа.

В основе измерительной системы лежит высокоточный сенсор влажности Testo с заводской калибровкой по остаточной влажности в точке -40 °С. Сенсор защищен пористым колпачком из нержавеющей стали, что предотвращает его повреждение и обеспечивает стабильную работу даже в сложных условиях эксплуатации.

• Диапазон измерения точки росы под давлением: от -60 до +30 °С
• Диапазон атмосферной точки росы: от -80 до -15 °С (при 30 бар), от -70 до +10 °С (при 3 бар), от -60 до +30 °С (при 0 бар)
• Диапазон измерения температуры: 0...50 °С
• Погрешность измерения влажности: ±1 К при 0 °С
• Погрешность измерения температуры: ±3 К при -20 °С, ±4 К при -40 °С, ±0,5 К в диапазоне 0...50 °С
• Давление: до 50 бар абсолютного давления (до 15 бар с камерой для измерений)
• Аналоговые выходы: 4...20 мА, 2-проводная схема, разрешение 12 бит
• Параметры выходных сигналов: °С, °F, %ОВ, мг/м³, ппму, °Стрд, °Frpfl, °Стр (атмосферная точка росы), °Frp
• Питание: 24 VDC (допустимо 10...30 VDC), с тревожным штекером 20...28 VDC
• Максимальная нагрузка: 100 Ом при 10 VDC, 950 Ом при 30 VDC
• Соответствие EMC: согласно директиве 89/336 EEC

Testo 6743 оснащен опциональными релейными выходами с двумя "плавающими" контактами (максимум 30 V/0,5 А), что позволяет интегрировать устройство в автоматизированные системы управления и сигнализации. Рабочие точки могут быть свободно программируемыми, что обеспечивает гибкость настройки под конкретные задачи.

В комплект поставки входят:

• Блок питания для монтажа в щиток
• Блок питания настольный
• Внешний дисплей testo 54 - 2 AC
• Камера для замеров
• Охлаждающая спираль
• Штекер соединительного кабеля для аналоговых выходов 4...20 мА

Testo 6743 — это надежное решение для точного и долговременного контроля точки росы и влажности в промышленных системах, обеспечивающее высокую точность, простоту интеграции и удобство эксплуатации.
